Dettagli:
|
Modello del pannello: | LQ064V3DG02 | Marca del pannello: | Tagliente |
---|---|---|---|
LUMINOSITÀ: | un ² di 325 cd/m (tipo.) | dimensione del pannello: | 6.4INCH |
Tipo della lampada: | 2 pc CCFL, ore 50K, senza driver | RISOLUZIONE: | 640 (RGB) ×480, VGA, 124PPI |
Interfaccia di segnale: | RGB parallelo (1 ch, 6 pungenti), un connettore di 31 perno | Ambiente: | Funzionamento temporaneo.: -30 ~ °C 80; Stoccaggio temporaneo.: -30 ~ °C 80; Livello di vibrazione: |
Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
LQ064 serie LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
Informazioni di base: | Luminanza | un ² di 325 cd/m (tipo.) | Rapporto di contrasto | 350: 1 (tipo.) (Transmissive) |
---|---|---|---|---|
Buona vista a | 12 in punto | Velocità di risposta | 8/21 (tipo.) (Tr/Td) (spettrografia di massa) | |
Angolo di visione | 70/70/70/40 (tipo.) (CR≥5) | Modo operativo | TN, normalmente bianco, Transmissive | |
Prestazione di colore: | Cromaticità | Wx: 0,313; Wy: 0,329 | Colore di sostegno | 262K (6 bit) |
Temperatura del colore | 6485K | Uniformità bianca | - |
Caratteristiche del pixel: | Numero del pixel | 640 (RGB) ×480 [VGA] | Disposizione | Banda verticale di RGB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.068×0.204 millimetro | Passo del pixel (W×H) | 0.204×0.204 millimetro [124PPI] | |
Dimensione fisica: | Osservazione attiva | 130,56 (W)×97.92 (H) millimetro | In generale attenui. | 161,3 (W)×117 (H) millimetro |
Apertura dell'incastonatura | 135,3 (W)×103.0 (H) millimetro | Profondità globale | 12,0 (tipo.) millimetri | |
Caratteristiche del profilo: | Forma della forma | Rettangolo piano | Orientamento | Tipo del paesaggio |
Allungamento (W: H) | 4:3 | Modelli lo stile | ||
Fissazione: | Fori di montaggio del fronte (4-Ф3.2) sulle lumache sinistre e giuste | |||
L'altro dettaglio: | Massachussets | 280g (massimo) | Superficie | Anabbagliante |
Segnale elettrico: | Corrente di ingresso | 290/200mA (tipo.) (ICC) | Tensione in ingresso | 3.3/5.0V (tipo.) (VCC) | ||
---|---|---|---|---|---|---|
Consumo | - | Interfaccia di segnale | RGB parallelo (1 ch, bit 6) | |||
Tensione di logica per i segnali: | -0.3V≤VIL≤0.9V; 2.3V≤VIH≤5.5V | |||||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo fisico | Connettore | ||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Pin Amount | Pin Assignment |
ORE | DF9BA-31P-1V | pc 1 | 1,0 millimetri | 31 perno | DRGB-31P1C6B-010K |
Caratteristiche della lampada: | Forma della lampada | Diritto | Tipo della lampada | CCFL | Posizione | Tipo della luce di sfondo (lato inferiore) |
---|---|---|---|---|---|---|
Scambio | - | Importo | 2 pc | Vita | 50K (tipo.) (ore) | |
Lampada elettrica: | Corrente di ingresso | 10.0±1.0mA | Tensione in ingresso | 370±40V | ||
Frequenza | 35/80KHz (minuto/massimo) | Tensione d'apertura | - | |||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo fisico | Connettore | ||
Dettaglio dell'interfaccia: | Marca | Modello | Importo | Pin Pitch | Pin Amount | Pin Assignment |
JST | BHR-04VS-1 | pc 1 | 4,0 millimetri | 4 perni | BLL-4PINS-HHNL | |
Driver della lampadina: | Nessun |

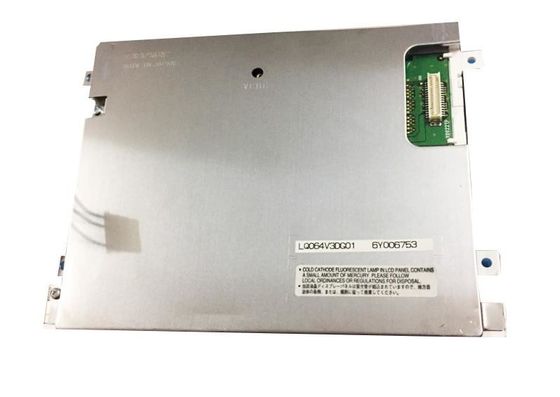

LQ064V3DG02 supporto di visualizzazione 640 (RGB) ×480 (VGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 130,56 (W)×97.92 (H) millimetro, una dimensione del profilo di 161,3 (W)×117 (H) millimetro, osservante una dimensione di area di 135,3 (W)×103.0 (H) millimetro, con il trattamento di superficie di peso anabbagliante e netto di 280g (massimo). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ064V3DG02 fornisce il rapporto transimissive di contrasto di 350:1 di luminosità dell'esposizione del ² di 325 cd/m, 70/70/70/40 (tipo.) (CR≥5) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 12 in punto e un tempo di reazione di 8/21 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 2 pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato inferiore) e divertirsi delle ore 50K, driver esterno della lampadina ulteriormente è necessario.
