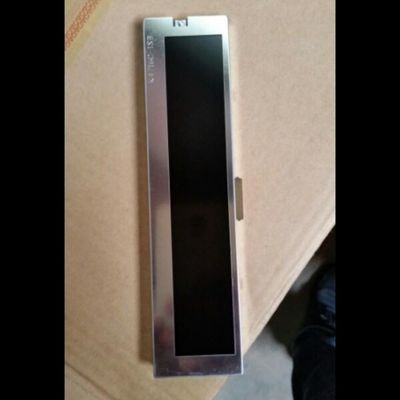

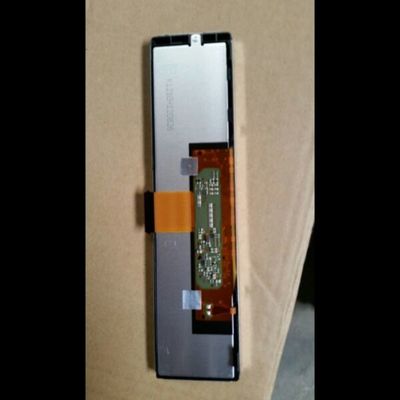

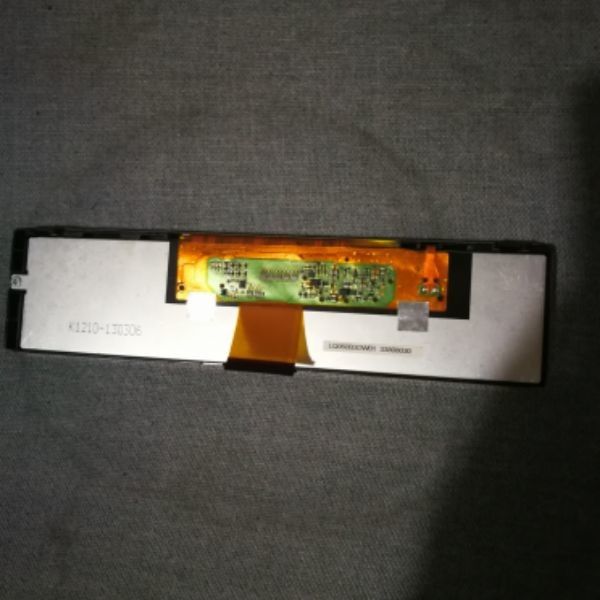

Dettagli:
|
| Modello: | LQ060B3DW02 | Marchio: | - Spiccato. |
|---|---|---|---|
| Fonte di luce: | WLED [4S1P], 50K ore, senza conducente | Tipo di interfaccia: | RGB parallelo (1 ch, 6 bit) + SPI, 40 pin FPC |
| Luminanza: | 240cd/m2 | Dimensione diagonale: | 6,0 pollici |
| Format pixel: | 768×128 ((RGB) 130PPI | Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di stoccaggio: -30 ~ 85 °C |
| Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
||
LQ060 Serie LQ060B3DW02 LQ060B3DW01
| Caratteristiche dei pixel: | Risoluzione | 768×128 ((RGB) | Punteggio (mm) | 0.195×0.065 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia orizzontale RGB | Pixel Pitch ((mm) | 0.195×0.195 (H×V) [130PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 149.76 ((H) × 24.96 ((V) | Superficie di Bezel ((mm) | 153.94 ((H) × 28.36 ((V) |
| Contorno Dim. ((mm) | 173.8 ((H) × 42.1 ((V) | Profondezza ((mm) | 7.6 (tipo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | >3:1 (H:V) | Orientazione | Tipo di paesaggio | |
| Altre specifiche: | Peso | 76.0g | Trattamento | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Luminanza ((cd/m2) | 240 (tipo) | Rapporto di contrasto | 7001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/80 (tipo) | Modalità di visualizzazione | ASV, normalmente nero, trasmissibile | |
| Migliore vista su | Simmetria | Risposta (s) | 5/10 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | - |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 45/70mA (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 148.5 mW (Typ.) | |||||
| Tipo di segnale: | RGB parallelo (1 ch, 6 bit) + SPI | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | FPC | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| 1 pezzo | 40 perni | 0.5 mm | ||||
| Caratteristiche della retroilluminazione: | Forma | 1 stringa | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - No, no. | Quantità | 4S1P | Tempo di vita | 50K (tip.) (ore) | |
| Lampada elettrica: | Fornitura di tensione | 12.8/14.4V (tipo/massimo) | Fornitura corrente | 60/80mA (tipo/massimo) | ||
| Consumo | 768 mW (Typ.) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale del pannello | ||
| Guidatore di retroilluminazione: | - No, no. | |||||
LQ060B3DW02 supporta il display768×128 ((RGB)con un rapporto di aspetto di > 3:1 (W:H), i cui pixel sono disposti in Striscia Orizzontale RGB. Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 149,76 ((W) × 24,96 ((H) mm, dimensioni di contorno di 173,8 ((W) × 42,1 ((H) mm,area di osservazione 153.94 ((W) × 28.36 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 76,0 g.LQ060B3DW02 può fornire 240 cd/m2 luminosità del display 7001:1 rapporto di contrasto trasmissivo, angolo di visione 80/80/80/80 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione su Simmetria e tempo di risposta di 5/10 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato il sistema di retroilluminazione 4S1P WLED che è stato posizionato come tipo di luce Edge e ha una durata di vita di 50K ore,È inoltre necessario un driver di retroilluminazione esterno.
