Dettagli:
|
| Marchio del pannello: | - Spiccato. | Modello di pannello: | LQ058Y5DG30 |
|---|---|---|---|
| Dimensione del pannello: | 5.8 pollici | Format pixel: | Striscia verticale RGB |
| Risoluzione del Parlamento europeo: | 800 ((RGB) × 480, WVGA, 160PPI | Brillantezza: | 360 cd/m2 (Typ.) |
| Tipo di lampada: | 2 corde WLED, 10K ore, senza conducente | Interfaccia del segnale: | RGB parallelo (1 ch, 6-bit), 60 pin FPC |
| tipo di pannello: | Un-si TFT LCD, LCM | Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di conservazione: -40 ~ 85 °C; Livello di vib |
| Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
||

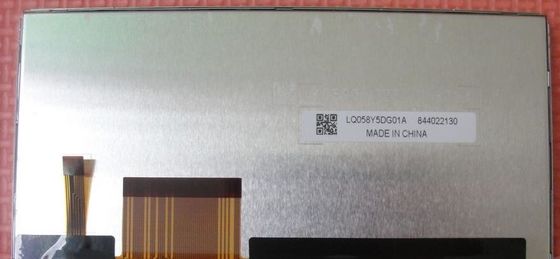

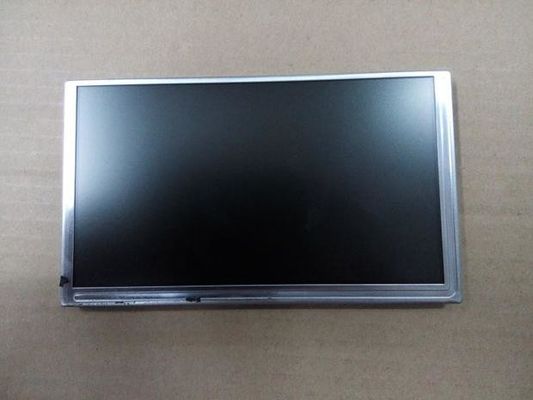

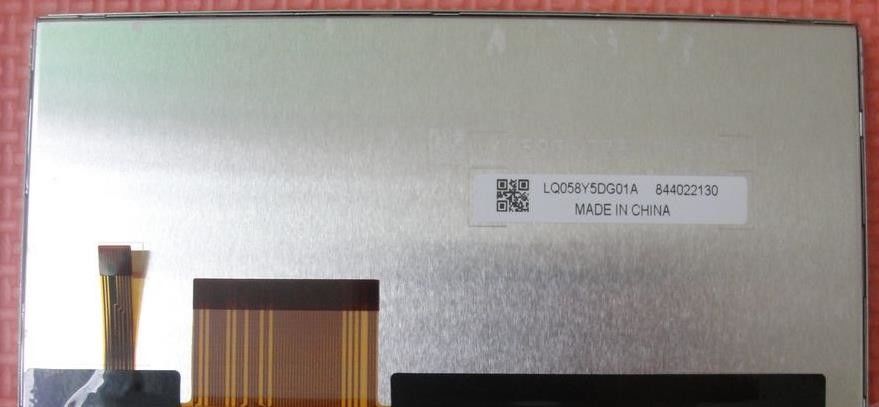

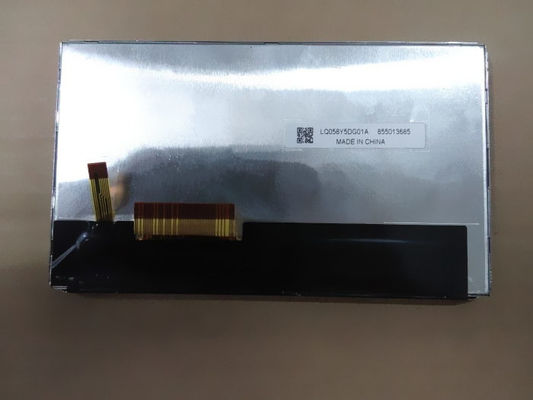

LQ058 Serie LQ058Y5DG30 LQ058Y5DG01
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| SCHIARPO | LQ058Y5DG30 | a-Si TFT-LCD, LCM | - | |
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| -30 ~ 85 °C | -40 ~ 85 °C | 4.4G (43,2 m/s2) |
| Dimensione dello schermo: | 5.8" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 800 ((RGB) × 480, WVGA | Striscia verticale RGB | 00,0535 × 0,1505 mm | 0.1605×0.1505 mm [160PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 128.4 × 72,24 mm | 130.6 × 73,75 mm | 141.1 × 82,9 mm | 9.7 (tipo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 | Tipo di paesaggio | ||
| Pannello tattile: | Punti di contatto | Tipo di segnale | Controller | Tecnologia |
| - | - | senza touch controller | Tocco resistivo a 4 fili | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 155 g (massimo) | - | Antiglare, antiriflesso | ||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 360 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 1501 (min.) (Trasmissiva) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 65/65/55/65 (tipo) | 20/30 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6438K | 262K (6-bit) | X:0.313; Y:0.335 | |
| Uniformità bianca: | 1.43 (massimo) 9 punti | ||
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (U/D, L/R) |
| Consumo di energia: | 3.1W (tipo) |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 10K ((Min.) | 2 corde | 2 corde | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 16.4/17.5/19.7V (min./tipo/massimo) | 150/160mA (tipo/massimo) | 2.95W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | FPC | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| 1 pezzo | 10 perni | 0.5 mm | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 5.3/3.3/15/-12V (tipo) ((VSHA/VSHD/VDD/VEE) | 26/15/0.2/0.2mA (tipo) (ISHA/ISHD/IVDD/IEE) | - | ||||
| Voltaggio per segnali di visualizzazione: | GND≤VIL≤0,2VSHD; 0,8VSHD≤VIH≤VSHD | |||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| RGB parallelo (1 ch, 6 bit) | FPC | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| 1 pezzo | 60 perni | 0.5 mm | ||||
LQ058Y5DG30 supporta il display800 ((RGB) × 480(WVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 128,4 ((W) × 72,24 ((H) mm, dimensioni di contorno di 141,1 ((W) × 82.9 ((H) mm, dimensioni di area di visualizzazione di 130,6 mm × 73,75 mm, con trattamento superficiale di Antiglare, Antireflessione, peso netto di 155 g (Max.).LQ058Y5DG30 può fornire 360 cd/m2 luminosità di visualizzazione 1501:1 rapporto di contrasto trasmissivo, 65/65/55/65 (Typ.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 20/30 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato 2 corde WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 10K ore,È inoltre necessario un driver di retroilluminazione esterno.
