Dettagli:
|
| Modello: | LQ057V3DG02 | Marchio: | - Spiccato. |
|---|---|---|---|
| Dimensione diagonale: | 5.7 pollici | Luminanza: | 400 cd/m2 (Typ.) |
| Format pixel: | 640 ((RGB) × 480 [VGA] 141PPI | Tipo di interfaccia: | RGB parallelo (1 ch, 6 bit), 33 pin Collegatore |
| Fonte di luce: | WLED, 50K ore, con LED Driver | Ambiente: | Temperatura di funzionamento: -30 ~ 80 °C; Temperatura di stoccaggio: -30 ~ 80 °C; Livello di vibraz |
| Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
||
LQ057 Serie LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
| Caratteristiche dei pixel: | Risoluzione | 640 ((RGB) × 480, VGA | Punteggio (mm) | 0.060×0.180 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.180×0.180 (H×V) [141PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 115.2 ((H) × 86.4 ((V) | Superficie di Bezel ((mm) | 120.0(H) × 91.2 ((V) |
| Contorno Dim. ((mm) | 144 ((H) × 104.6 ((V) | Profondezza ((mm) | 12.3/13.5 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 43 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori di montaggio posteriori (4 pezzi) | |||
| Altre specifiche: | Peso | 250 g (massimo) | Trattamento | Antiglare |
| Informazioni di base: | Luminanza ((cd/m2) | 400 (Tipico) | Rapporto di contrasto | 6001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/70 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle 12 | Risposta (s) | 8/21 (Tipo) (Tr/Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | - |
| Segnale elettrico: | Fornitura di tensione | 3.3V (Tipo) (VCC) | Fornitura corrente | 220 mA (tipo) (ICC) | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | RGB parallelo (1 ch, 6 bit) | Tensione del segnale | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| IRISO | IMSA-9637S-33Y902 | 1 pezzo | 33 perni | 0.5 mm | DRGB-33P1C6B-020E | |
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 50K (tip.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin H:Higt VoltageN:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JST | SM06B-SRSS-TB ((LF) ((SN) | 1 pezzo | 6 perni | 10,0 mm | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 12.0V (tipo) | Fornitura corrente | 300 mA (tipo) | ||

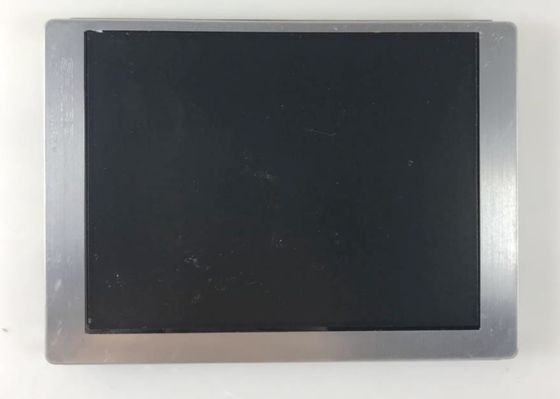

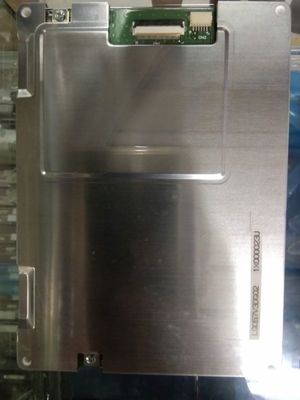

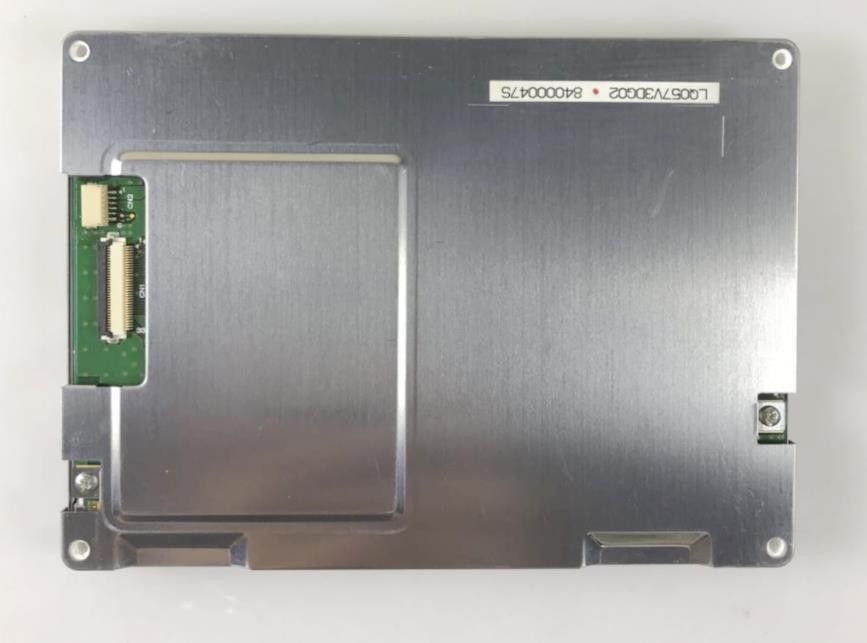

LQ057V3DG02 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 115,2 ((W) × 86,4 ((H) mm, dimensioni di contorno di 144 ((W) × 104,6 ((H) × 13.5 ((D) mm, dimensioni di area di visualizzazione di 120,0 ((W) × 91,2 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 250 g (Max.).LQ057V3DG02 può fornire 400 cd/m2 luminosità di visualizzazione 6001:1 rapporto di contrasto trasmissivo, angolo di visione 80/80/80/70 (Typ.) ((CR≥5) (L/R/U/D), migliore direzione di visione alle ore 12 e tempo di risposta di 8/21 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 50K ore, con driver LED.
