Dettagli:
|
Modello: | LQ065T5DG01 | Marca: | Tagliente |
---|---|---|---|
Configurazione: | Banda verticale di RGB | Luminanza: | un ² di 500 cd/m (tipo.) |
Dimensione diagonale: | A 6,5 pollici | Formato del pixel: | 480 (RGB) ×234 82PPI |
Sorgente luminosa: | CCFL [1 pc], ore 7K, SENZA driver | Ambiente: | Temperatura di funzionamento: -30 ~ °C 85; Temperatura di stoccaggio: -40 ~ °C 85; Livello di vibraz |
Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
LQ065 serie LQ065T5DG05 LQ065T5DG04 LQ065T5DG01
Caratteristiche del pixel: | Risoluzione | 480 (RGB) ×234 | Dot Pitch (millimetri) | 0.100×0.339 (H×V) |
---|---|---|---|---|
Formato del pixel | Banda verticale di RGB | Passo del pixel (millimetri) | 0.300×0.339 (H×V) [82PPI] | |
Dimensione meccanica: | Area attiva (millimetri) | 144 (H) × 79,326 (V) | Area dell'incastonatura (millimetri) | - |
Descriva tenue. (millimetro) | 157,6 (H) × 90,8 (V) | Profondità (millimetri) | 7,8 (tipo.) | |
Caratteristiche del profilo: | Stile della forma | Rettangolo piano | Forma del profilo | |
Allungamento | 16:9 (H: V) | Orientamento | Tipo del paesaggio | |
L'altra spec.: | Peso | 230g | Trattamento | - |
Informazioni di base: | Luminanza (² di cd/m) | 500 (tipo.) | Rapporto di contrasto | 100:1 (minuti) (Transmissive) |
---|---|---|---|---|
Angolo di visione | 55/55/55/30 (tipo.) (CR≥10) | Modo di esposizione | TN, normalmente bianco, Transmissive | |
Migliore vista sopra | 12 in punto | Risposta (spettrografia di massa) | 30/50 (tipo.) (Tr/Td) | |
Prestazione di colore: | Coordinata bianca | X: 0,313; Y: 0,329 | Colori dell'esposizione | 262K (6 bit) |
Temperatura del colore | 6485K | Uniformità bianca | 1,43 (massimo) (5 punti) |
Segnale elettrico: | Rifornimento di tensione | 3.3/9.0V (tipo.) (VCC/VDC) | Rifornimento corrente | 2.4/40mA (tipo.) (ICC/IDC) | ||
---|---|---|---|---|---|---|
Tipo del segnale: | RGB parallelo (1 ch, bit 6) | Tensione del segnale | GND≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC | |||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo | FPC | ||
Dettaglio dell'interfaccia: | Marca | Modello | Quantità | Perni | Passo | Pin Configuration |
pc 1 | 40 perni | 0,5 millimetri | DRGB-40P1C6B-090A |
Caratteristiche della lampadina: | Forma | - | Tipo | CCFL | Posizione | Tipo della luce di sfondo |
---|---|---|---|---|---|---|
Sostituzione | - | Quantità | pc 1 | Tempo di vita | 7K (minuto) (ore) | |
Lampada elettrica: | Rifornimento di tensione | 590/660/730V (minuto/tipo. /Max.) | Rifornimento corrente | 6.0±0.5mA | ||
Frequenza | - | Tensione di partenza | 1800/1850V (massimo) (Ta=+25/-30℃) | |||
Consumo | 3.96W (tipo.) | |||||
Caratteristiche dell'interfaccia: | Posizione | - | Tipo | Connettore | ||
Dettaglio dell'interfaccia: | Marca | Modello | Quantità | Perni | Passo | Pin Configuration |
JST | BHR-02 (8,0) VS-1N | pc 1 | 2 perni | 8,0 millimetri | BLL-2PINS-HL | |
Driver della lampadina: | Nessun |

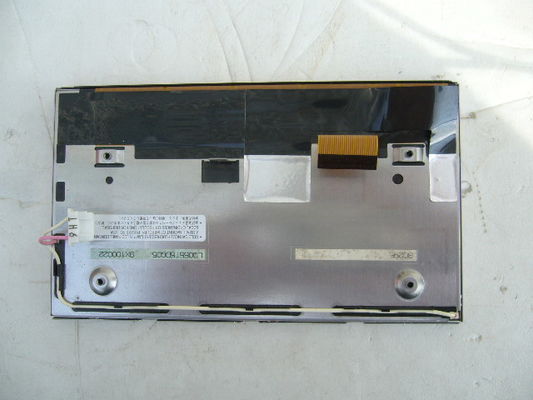

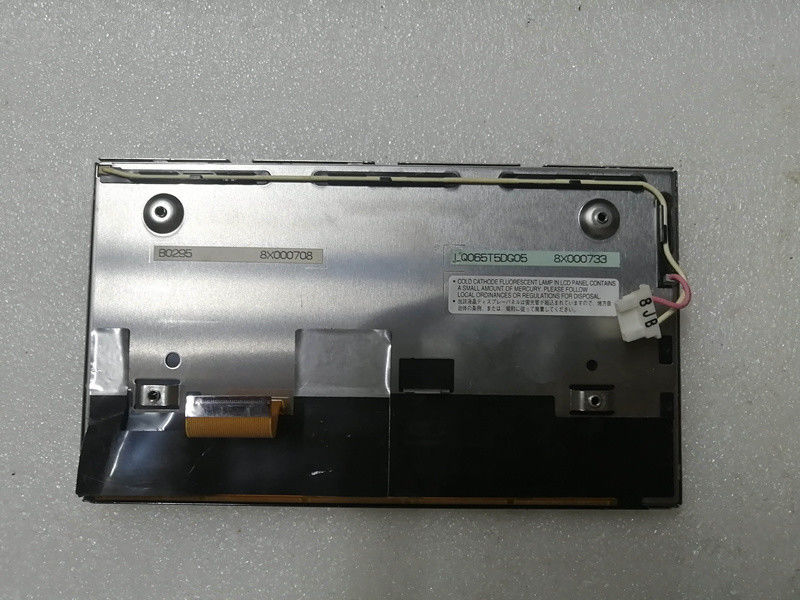

LQ065T5DG01 supporto di visualizzazione 480 (RGB) ×234 con l'allungamento del 16:9 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 144 (W)×79.326 (H) millimetro, una dimensione del profilo di 157,6 (W)×90.8 (H) millimetro, peso netto di 230g. Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ065T5DG01 fornisce il rapporto transimissive di contrasto di 100:1 di luminosità dell'esposizione del ² di 500 cd/m, 55/55/55/30 (tipo.) (CR≥10) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 12 in punto e un tempo di reazione di 30/50 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 7K, driver esterno della lampadina ulteriormente è necessario.
