Dettagli:
|
Modello: | LQ057V3DG01 | Marca: | Tagliente |
---|---|---|---|
Luminanza: | un ² di 400 cd/m (tipo.) | Dimensione diagonale: | A 5,7 pollici |
Formato del pixel: | 640 (RGB) ×480 [VGA] 141PPI | Ambiente: | Temperatura di funzionamento: -30 ~ °C 80; Temperatura di stoccaggio: -30 ~ °C 80; Livello di vibraz |
Sorgente luminosa: | CCFL [1 pc], ore 50K, SENZA driver | Tipo di interfaccia: | RGB parallelo (1 ch, bit 6), un connettore di 33 perni |
Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
LQ057 serie LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
Dimensioni dello schermo: | 5,7" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
640 (RGB) ×480, VGA | Banda verticale di RGB | 0.060×0.180 millimetro | 0.180×0.180 millimetro [141PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
115.2×86.4 millimetro | 121.0×92.2 millimetro | 144×104.6 millimetro | 12.3/13.5 (tipo. /Max.) millimetri | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 | Tipo del paesaggio | ||
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
250g (massimo) | - | Anabbagliante |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 400 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 600:1 (tipo.) (Transmissive) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
12 in punto | 80/80/80/70 (tipo.) (CR≥5) | 8/21 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
6485K | 262K (6 bit) | X: 0,313; Y: 0,329 |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo | 50K (tipo.) | pc 1 | - | - | |
CCFL elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
610/750V (minuto/massimo) | 5.0±0.5mA | 3.5W (tipo.) | ||||
Frequenza operativa | Tensione di partenza | |||||
30/60KHz (minuto/massimo) | 1080/1490V (massimo) (Ta=+25/-30℃) | |||||
Caratteristiche dell'interfaccia: | Driver State di CCFL | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | Connettore | - | ||||
Dettaglio dell'interfaccia | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
JST | BHR-02 (8,0) VS-1N | pc 1 | 2 perni | 8,0 millimetri | BLL-2PINS-LH |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
3.3V (tipo.) (VCC) | 220mA (tipo.) (ICC) | - | ||||
Tensione per i segnali dell'esposizione: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
RGB parallelo (1 ch, bit 6) | Connettore | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
IRISO | IMSA-9637S-33Y902 | pc 1 | 33 perni | 0,5 millimetri | DRGB-33P1C6B-050A |

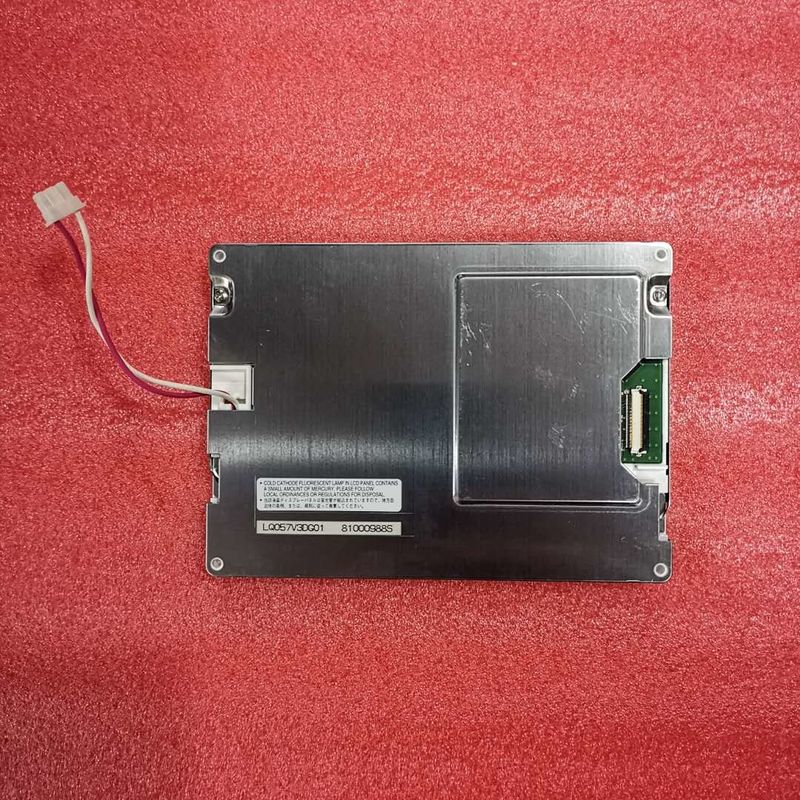

LQ057V3DG01 supporto di visualizzazione 640 (RGB) ×480 (VGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 115,2 (W)×86.4 (H) millimetro, una dimensione del profilo di 144 (W)×104.6 (H)×13.5 (D) millimetro, osservante una dimensione di area di 121,0 (W)×92.2 (H) millimetro, con il trattamento di superficie di peso anabbagliante e netto di 250g (massimo). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ057V3DG01 fornisce il rapporto transimissive di contrasto di 600:1 di luminosità dell'esposizione del ² di 400 cd/m, 80/80/80/70 (tipo.) (CR≥5) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 12 in punto e un tempo di reazione di 8/21 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo e si diverte delle ore 50K, driver esterno della lampadina ulteriormente è necessario.
