Dettagli:
|
Marca del pannello: | Tagliente | Modello del pannello: | LQ057Q3DG01 |
---|---|---|---|
RISOLUZIONE: | 320 (RGB) ×240, QVGA, 70PPI | Luminosità: | un ² di 320 cd/m (tipo.) |
dimensione del pannello: | 5.7INCH | Tipo della lampada: | 5S4P WLED, ore 30K |
Interfaccia di segnale: | CMOS (1 ch, bit 6), un connettore di 33 perni | Ambiente: | Funzionamento temporaneo.: -30 ~ °C 70; Stoccaggio temporaneo.: -30 ~ °C 70 |
Evidenziare: | Esposizione tagliente di QVGA TFT LCD,Pannello tagliente di TFT di simmetria |
LQ057 serie LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Informazioni di base: | Luminanza (² di cd/m) | Angolo di visione (L/R/U/D) | Tempo di reazione (spettrografia di massa) |
---|---|---|---|
320 (tipo.) | 80/80/80/65 (tipo.) (CR≥5) | 30/10 (tipo.) (Tr/Td) | |
Migliore vista sopra | Modo di esposizione | Rapporto di contrasto | |
12 in punto | TN, normalmente bianco, Transmissive | 500: 1 (tipo.) (Transmissive) | |
Colore dell'esposizione: | Temperatura del colore | Colori dell'esposizione | Coordinata bianca |
6387K | 262K (6 bit) | X: 0,314; Y: 0,335 |
Dimensione del pannello: | 5,7" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Formato del pixel | Configurazione del pixel | Passo del pixel (millimetri) | Dot Pitch (millimetri) |
320 (RGB) ×240 [QVGA] | Banda verticale di RGB | 0.360×0.360 [70PPI] | 0.120×0.360 | |
Dimensione meccanica: | Area attiva (millimetri) | Area dell'incastonatura (millimetri) | Dimensione del profilo (millimetri) | Profondità del profilo (millimetri) |
115,2 (H) × 86,4 (V) | 121,0 (H) × 92,2 (V) | 144 (H) × 103,8 (V) | 13.8±0.5 millimetro | |
Caratteristiche del profilo: | Fattore forma | Orientamento | Allungamento | Modelli lo stile |
Rettangolo piano | Tipo del paesaggio | 4:3 (H: V) | ||
Touch screen: | Regolatore | Punti di tocco | Interfaccia | Tecnologia di TP |
Senza regolatore di tocco | - | - | tocco resistente 4-wire | |
Montaggio: | Fori di montaggio laterali (4-M2); Fori di montaggio posteriori (4 pc) | |||
L'altro dettaglio: | Peso | Copertura del pannello | Trattamento | |
255g (massimo) | - | - |
Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | Vita (ore) | Scambio di lampada |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo (lato superiore) | 5S4P | 4 corde | 30K (tipo.) | - | |
WLED elettrico: | Rifornimento di tensione | Rifornimento corrente | Potere | |||
16.0/17.5V (tipo. /Max.) | 20mA (tipo.) | 1.28W (tipo.) | ||||
Caratteristiche dell'interfaccia: | Posizione | Driver della lampadina | Tipo | |||
- | FPC | |||||
Dettaglio dell'interfaccia: | Marca | Modello | Pin Pitch | Pin Amount | Quantità | Configurazione |
0,5 millimetri | 8 perni | pc 1 |
Azionamento del pannello elettrico: | Rifornimento di tensione | Rifornimento corrente | Potere | |||
---|---|---|---|---|---|---|
3.3V (tipo.) | 20/30mA (tipo.) | - | ||||
Tensione per i segnali dell'esposizione: | 0≤VIL≤0.1VCC; 0.9VCC≤VIH≤VCC | |||||
Caratteristiche dell'interfaccia: | Posizione | Segnale | Tipo | |||
- | CMOS (1 ch, 6 pungenti) | Connettore | ||||
Dettaglio del connettore: | Marca | Modello | Pin Pitch | Pin Amount | Quantità | Configurazione |
IRISO | IMSA-9637S-33Y902 | 0,5 millimetri | 33 perni | pc 1 | DRGB-33P1C6B-040A |

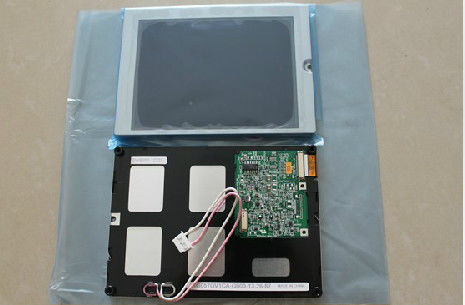

LQ057Q3DG01 supporto di visualizzazione 320 (RGB) ×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 115,2 (W)×86.4 (H) millimetro, una dimensione del profilo di 144 (W)×103.8 (H)×14.3 (D) millimetro, osservante una dimensione di area di 121,0 (W)×92.2 (H) millimetro, peso netto di 255g (massimo). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ057Q3DG01 fornisce il rapporto transimissive di contrasto di 500:1 di luminosità dell'esposizione del ² di 320 cd/m, 80/80/80/65 (tipo.) (CR≥5) (L/R/U/D) l'angolo di visione, la migliore direzione di visualizzazione su 12 in punto e un tempo di reazione di 30/10 (tipo.) (Tr/Td) di spettrografia di massa scala di grigi o la luminosità del sotto-pixel è determinato con un segnale della scala di grigi di 6 bit per ogni punto, così presentando una tavolozza dei colori 262K. Questo prodotto ha adottato 5S4P WLED poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato superiore) e divertirsi delle ore 30K.
