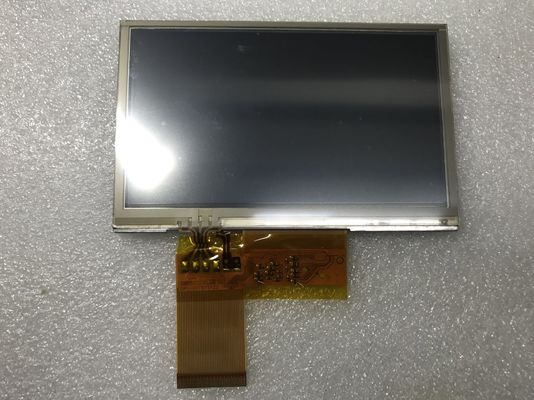

Dettagli:
|
| Marchio: | - Spiccato. | Modello: | LQ043T1DG59 |
|---|---|---|---|
| Dimensione diagonale: | A 4,3 pollici | Luminanza: | un ² di 500 cd/m (tipo.) |
| Fonte di luce: | WLED [9S1P], 15K ore, senza conducente | Tipo di interfaccia: | RGB parallelo (1 ch, 8-bit), 45 pin FPC |
| Format pixel: | 480 (RGB) ×272 [WQVGA] 128PPI | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |
| Evidenziare: | Pannello di LVDS TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ043 Serie LQ043T3DG02 LQ043T3DG01 LQ043T1DG59 LQ043T1DG29
| Dettaglio di base: | Produttore | SCHIARPO | Nome del modello | LQ043T1DG59 |
|---|---|---|---|---|
| Tipo di pannello | a-Si TFT-LCD, LCM | Un altro nome | XR0430010 | |
| Dimensione del pannello | 4.3 pollici | Progettato per |
|
|
| Classificazione massima: | Temperatura OP | -20 ~ 70 °C | Temperatura ST | -30 ~ 80 °C |
| Livello di vibrazione | 1.5G (14,7 m/s2) | RoHS |
| Caratteristiche dei pixel: | Numero di pixel | 480 ((RGB) × 272 [WQVGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.066×0.198 mm | Pixel Pitch ((W×H) | 0.198×0.198 mm [128PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 95.04 ((W) × 53.856 ((H) mm | Complessivamente Dim. | 105.5 ((W) × 67.2 ((H) mm |
| Apertura del bezzolo | 100.8 ((W) × 57.5 ((H) mm | Profondità complessiva | 2.9±0,2 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 16:9 | Stile di forma | ||
| Altri dettagli: | Massa | TBD | Superficie | Antiglare, rivestimento duro (2H) |
| Caratteristiche della lampada: | Forma della lampada | 1 stringa | Tipo di lampada | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | - No, no. | Importo | 9S1P | La vita | 15K (min.) (ore) | |
| Lampada elettrica: | Corrente di input | 20 mA (tipo) | Voltaggio di ingresso | 280,8/31,5 V (min./max.) | ||
| Consumo | 576 mW (Typ.) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Incluso nell'interfaccia del segnale del pannello | ||
| Guidatore di retroilluminazione: | - No, no. | |||||
| Informazioni di base: | Luminanza | 500 cd/m2 (Typ.) | Rapporto di contrasto | 500: 1 (Tipico) (trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Alle sei. | Velocità di risposta | 16 (Tipo) (Tr+Td) (ms) | |
| Angolo di visione | 65/65/50/55 (tipo) | Modalità di funzionamento | TN, normalmente bianco, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.310" Wy:0.330 | Colore di supporto | 16.7M (8-bit) |
| Temperatura del colore | 6638K | Uniformità bianca | 1.25/1.43 (Tipo/massimo) |
| Segnale elettrico: | Corrente di input | 18/22 mA (tipo/massimo) | Voltaggio di ingresso | 3.3V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 72.6 mW (tipo) | Interfaccia del segnale | RGB parallelo (1 ch, 8-bit) | |||
| Voltaggio logico per segnali: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | FPC | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| 1 pezzo | 0.5 mm | 45 perni | ||||
LQ043T1DG59 supporta il display480 (RGB) × 272(WQVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 95,04 ((W) × 53,856 ((H) mm, dimensioni di contorno di 105,5 ((W) × 67.2 ((H) × 3.1 ((D) mm, area di visualizzazione di 100,8 ((W) × 57,5 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (2H), peso netto di TBD.LQ043T1DG59 può fornire 500 cd/m2 luminosità del display 5001:1 rapporto di contrasto trasmissivo, 65/65/50/55 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 16 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 42% (NTSC).Questo prodotto ha adottato 9S1P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K ore, è inoltre necessario un driver di retroilluminazione esterno.
