Dettagli:
|
| Modello di pannello: | LQ043T1DG04 | Dimensione del pannello: | 40,3 pollici. |
|---|---|---|---|
| Brillantezza: | un ² di 350 cd/m (tipo.) | Risoluzione del Parlamento europeo: | 480×272 ((RGB), WQVGA, 128PPI |
| Interfaccia del segnale: | RGB parallelo (1 ch, 8-bit), 40 pin FPC | Tipo di lampada: | 9S1P WLED, senza conducente |
| Angolo di visione: | 80/80/60/80 | Ambiente: | Temperatura di funzionamento: -10 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C |
| Evidenziare: | Pannello di LVDS TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ043 Serie LQ043T1DG28 LQ043T1DG04 LQ043T1DG03B LQ043T1DG03A
| Caratteristiche dei pixel: | Risoluzione | 480×272 ((RGB), WQVGA | Punteggio (mm) | 0.198×0.066 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia orizzontale RGB | Pixel Pitch ((mm) | 0.198×0.198 (H×V) [128PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 95.04 ((H) × 53.856 ((V) | Superficie di Bezel ((mm) | 98.7 ((H) × 57,5 ((V) |
| Contorno Dim. ((mm) | 105.5 ((H) × 67.2 ((V) | Profondezza ((mm) | 2.95 (tipo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 169 (H:V) | Orientazione | Tipo di paesaggio |
| Informazioni di base: | Luminanza ((cd/m2) | 350 (Tipico) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/60/80 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | - | Risposta (s) | 8/20 (Tipo) (Tr/Td) | |
| Performance dei colori: | Coordinata bianca | X:0.310; Y:0.340 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 6551K | Uniformità bianca | - |
| Segnale elettrico: | Fornitura di tensione | 3.3V (Tipo) (VCI) | Fornitura corrente | 15/25mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | RGB parallelo (1 ch, 8-bit) | Tensione del segnale | 0≤VIL≤0,2VCI; 0,8VCI≤VIH≤VCI | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | FPC | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| 1 pezzo | 40 perni | 0.5 mm | DRGB-40P1C8B-130A | |||
| Caratteristiche della retroilluminazione: | Forma | 1 stringa | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 9S1P | Tempo di vita | - | |
| Lampada elettrica: | Fornitura di tensione | 280,8/31,5 V (tipo/massimo) | Fornitura corrente | 24 mA (tipo) | ||
| Consumo | 691 mW (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale del pannello | ||
| Guidatore di retroilluminazione: | - No, no. | |||||

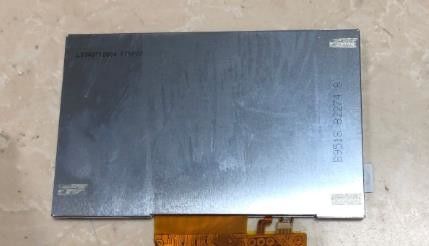

LQ043T1DG04 supporta il display480×272 (RGB)(WQVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Orizzontale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 95,04 ((W) × 53,856 ((H) mm, dimensioni di contorno di 105,5 ((W) × 67.2 ((H) mm, dimensioni dell'area di visualizzazione di 98,7 ((W) × 57,5 ((H) mm. Come prodotto LCM trasmissivo TN, normalmente bianco, LQ043T1DG04 può fornire 350 cd/m2 di luminosità del display con un rapporto di contrasto trasmissivo di 500:1,80/80/60/80 (Tipo.)(CR≥10) (L/R/U/D) angolo di visione e tempo di risposta di 8/20 (Typ.) ((Tr/Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16Questo prodotto ha adottato il sistema di retroilluminazione 9S1P WLED che è stato posizionato come tipo di luce Edge, è inoltre necessario un driver di retroilluminazione esterno.
