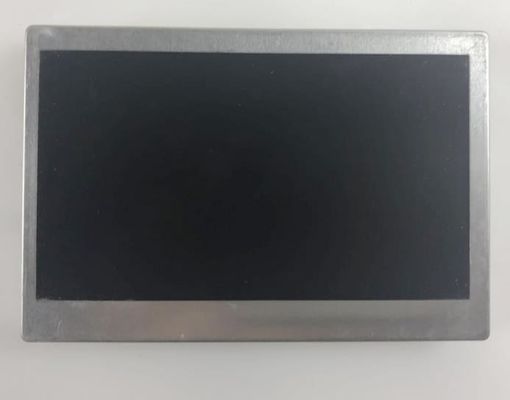

Dettagli:
|
| Marchio: | - Spiccato. | Modello: | LQ042T5DZ11 |
|---|---|---|---|
| Luminanza: | 500cd/m² | Dimensione diagonale: | 4,2 pollici |
| Fonte di luce: | WLED, 10K ore, con driver LED | Tipo di interfaccia: | CMOS (1 ch, 6-bit), 50 pin Collegatore |
| Format pixel: | 480×272RGB | Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di stoccaggio: -40 ~ 95 °C |
| Evidenziare: | Pannello di LVDS TFT LCD,Pannello di tocco di WLED LVDS TFT |
||
LQ042 Serie LQ042T5DZ13K LQ042T5DZ13A LQ042T5DZ11 LQ042T5DZ07
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| SCHIARPO | LQ042T5DZ11 | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -30 ~ 85 °C | -40 ~ 95 °C | - |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 500 (Typ.) | 85/85/85/85 (tipo) | 15/5 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ASV, normalmente nero, trasmissibile | 2000: 1 (Tipico) (Trasmissivo) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 8022K | 262K (6-bit) | X:0.290; Y:0.320 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 64% | 86% | 67% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 67% | 48% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: |
1.18 (Tipo) (9 punti) |
||
| Dimensione del pannello: | 4.2" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 480×272 ((RGB) [WQVGA] | Striscia orizzontale RGB | 0.1935×0.1935 [131PPI] | 0.1935×0.0645 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 92.88 ((H) × 52.632 ((V) | - | 102.5 ((H) × 69 ((V) | 12.0 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | ||
| Montaggio: | Fori di montaggio posteriori (4-Ф2.0) | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 120 g (tipo) | - | Antiglare, riflessione 1,5% (tipo) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 10K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale del pannello | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 7.0/13.5/18.0V (min./tipo/massimo) | 150/400mA (tipo/massimo) | |||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 10/60mA (tipo/massimo) | - | ||||
| Voltaggio per segnali di visualizzazione: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | CMOS (1 ch, 6 bit) | Collegamento | ||||

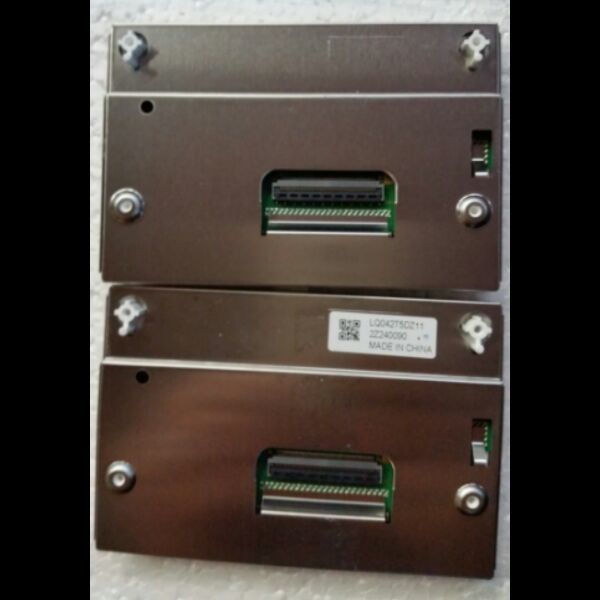

| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| HRS | FH41-50S-0.5SH(05) | 0.5 mm | 50 perni | 1 pezzo | ||
LQ042T5DZ11 supporta il display480×272 (RGB)(WQVGA) con rapporto d'aspetto 16:9 (W:H), i cui pixel sono disposti in Striscia Orizzontale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 92.88 ((W) × 52.632 ((H) mm, dimensioni di contorno di 102.5 ((W) × 69 ((H) mm, con trattamento superficiale di Antiglare, Riflessione 1,5% (Typ.), Peso netto di 120g (Typ.).:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 15/5 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 64% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 10K ore, con LED Driver.
