Dettagli:
|
| Modello di pannello: | LQ035Q7DB03 | Marca del pannello: | - Spiccato. |
|---|---|---|---|
| Brillantezza: | un ² di 55 cd/m (tipo.) | Dimensione del pannello: | 3.5inch |
| Interfaccia del segnale: | RGB parallelo (1 ch, 6 bit), 50 pin FPC | Tipo di lampada: | WLED, 10K ore, senza guidatore |
| Risoluzione del Parlamento europeo: | 240 (RGB) ×320, QVGA, 113PPI | Ambiente: | Temperatura di funzionamento: -10 ~ 60 °C; Temperatura di conservazione: -25 ~ 70 °C |
| Evidenziare: | esposizione tagliente di 55nits TFT LCD,Esposizione tagliente di 240×320RGB TFT LCD,3 |
||
LQ035 Serie LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 55 (tipo) | 40/40/40/50 (tipo) | 30/50 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasflettivo | 85: 1 (Tipico) (Trasmettitore) 15:1 (Tipico) (Riflettente) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6066K | 262K (6-bit) | X:0.320; Y:0.340 | |
| Prestazioni: | Tecnologia 3D | Visibilità della luce solare | Riflessione |
| - | Leggibile alla luce solare | 8/13% (min./tipo) |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 10K (Tip.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 21.6V (tipo), 24V (massimo) | 15/20 mA (tipo/massimo) | 324 mW (tipo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | FPC | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.5 mm | 5 perni | 1 pezzo | BLE-5PINS-ANNCN | |||
| Dimensione del pannello: | 3.5" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 240 ((RGB) × 320 [QVGA] | Striscia verticale RGB | 0.2235×0.2235 [113PPI] | 0.0745 x 0.2235 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 53.64 ((H) × 71.52 ((V) | 57.4 ((H) × 75,2 ((V) | 65 ((H) × 85 ((V) | 30,4 ± 0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo ritratto | 34 (H:V) | ||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 40.0g (Tipo) | - | Rivestimento duro (3H) | ||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (tipo) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (tipo) ((ISHA/ISHD/IDD/IEE) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | RGB parallelo (1 ch, 6 bit) | FPC | ||||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.5 mm | 50 perni | 1 pezzo | ||||

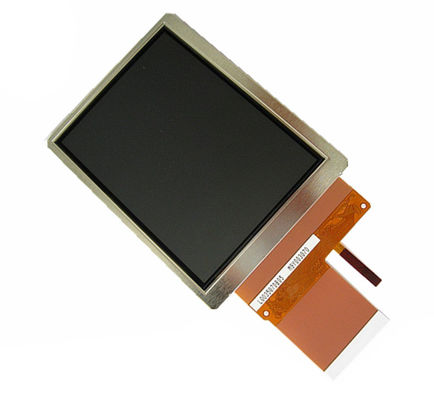

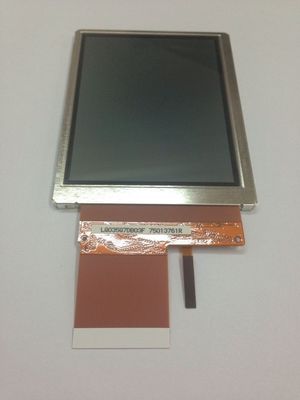

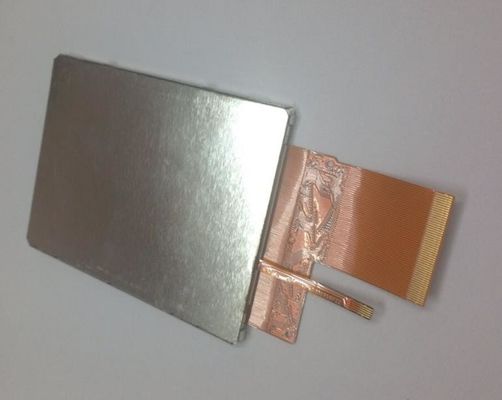

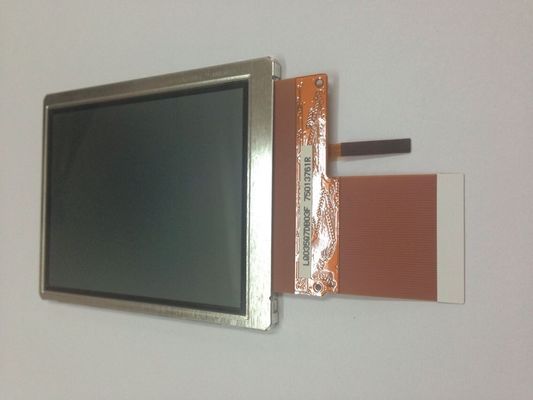

LQ035Q7DB03 supporta il display240 ((RGB) × 320(QVGA) con rapporto di aspetto di 3:4 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 53,64 ((W) × 71,52 ((H) mm, dimensioni di contorno di 65 ((W) × 85 ((H) × 3.7 ((D) mm, dimensioni della superficie di visualizzazione di 57,4 mm, con trattamento superficiale di rivestimento duro (3H), peso netto di 40,0 g (tipo).LQ035Q7DB03 può fornire 55 cd/m2 luminosità del display 851:1 rapporto di contrasto trasmissivo, 15:1 (tipo) rapporto di contrasto riflettente, 40/40/40/50 (tipo) (CR≥2) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 30/50 (tipo).) ((Tr/Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K di colori.Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 10K ore, è inoltre necessario un driver di retroilluminazione esterno.
