Dettagli:
|
| Nome del modello: | LM64K837 | Dimensione dello schermo: | 9,4 pollici |
|---|---|---|---|
| Tipo di schermo: | LCM, FSTN-LCD | Numero del pixel: | 640×480 (VGA) 84PPI |
| Luminanza: | 45 (tipo) (cd/m2) | Tipo del segnale: | Dati paralleli (4-bit), 15 pin Collegatore |
| Lampade di sfondo: | 1 pc CCFL, nessun driver | Max. Valutazioni: | Temperatura di conservazione: -25 ~ 70 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
||
| Dettaglio di base: | Produttore | SCHIARPO | Nome del modello | LM64K837 |
|---|---|---|---|---|
| Tipo di pannello | FSTN-LCD, LCM | Un altro nome | - | |
| Dimensione del pannello | 9.4 pollici | Progettato per | ||
| Classificazione massima: | Temperatura OP | 0 ~ 50 °C | Temperatura ST | -25 ~ 70 °C |
| Caratteristiche dei pixel: | Numero di pixel | 640×480 [VGA] | Disposizioni | Rettangolo |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.30 × 0,30 mm | Pixel Pitch ((W×H) | 0.30×0.30 mm [84PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 191.97 ((W) × 143.97 ((H) mm | Complessivamente Dim. | 253 ((W) × 174 ((H) mm |
| Apertura del bezzolo | 201.4 ((W) × 153.4 ((H) mm | Profondità complessiva | 7.0 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 4:3 | Stile di forma | ||
| Fissazione: | Fori per il montaggio della faccia (4-Φ3.5) | |||
| Altri dettagli: | Massa | 340 g (tipo) | Superficie | - |
| Informazioni di base: | Luminanza | 45 cd/m2 (Typ.) | Rapporto di contrasto | 10 : 1 (Tipico) (Trasmissivo) 10:1 (Tipico) (Riflettente) |
|---|---|---|---|---|
| Buona vista a | - | Velocità di risposta | 200/300 (Typ.) ((Tr/Td) (ms) | |
| Angolo di visione | 35/25/30/25 (tipo) | Modalità di funzionamento | STN, bianco/nero (positivo), trasflettivo | |
| Performance dei colori: | Cromaticità | - | Colore di supporto | Monocromo |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Trasmissività | - |
| Caratteristiche della lampada: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | 1 pezzo | La vita | - | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| MITSUMI | M63M83-04 | 1 pezzo | 2.5 mm | 4 perni | BLL-4PINS-LNNH | |
| Guidatore di retroilluminazione: | - No, no. | |||||
| Segnale elettrico: | Corrente di input | 227 mA (tipo) | Voltaggio di ingresso | 5.0V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | 420/630 mW (tipo/massimo) | Interfaccia del segnale | Dati paralleli (4-bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| molex | 53261-1510 | 1 pezzo | 1.25 mm | 15 perni | ||

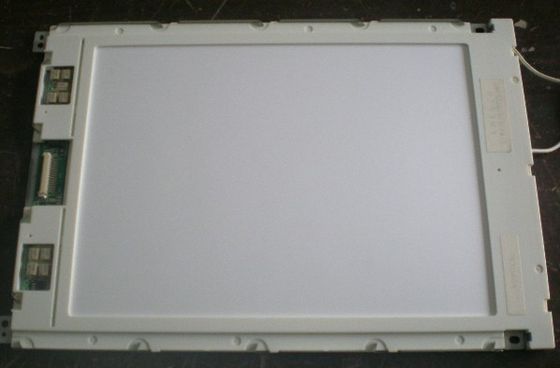

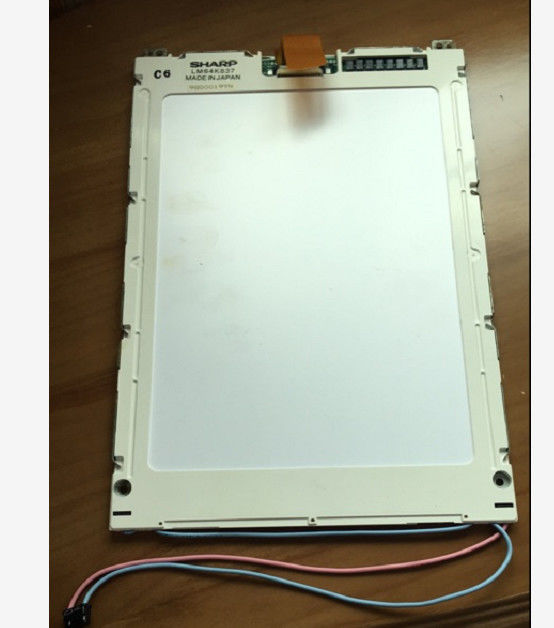

LM64K837 supporta il display640×480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in rettangolo.area di osservazione di 201.4 ((W) × 153.4 ((H) mm, peso netto di 340g (Tipo). Come prodotto LCM trasflettivo STN, bianco/nero (positivo), LM64K837 può fornire 45 cd/m2 luminosità dello schermo 10:1 rapporto di contrasto trasmissivo, 10:1 (Tipo) rapporto di contrasto riflettente, 35/25/30/25 (Typ.) ((CR≥2) (L/R/U/D) angolo di visione e tempo di risposta di 200/300 (Typ.) ((Tr/Td) ms., presentando così una tavolozza di colori monocromi.Questo prodotto ha adottato 1 pcs CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore), è inoltre necessario un driver di retroilluminazione esterno.
