Dettagli:
|
| Modello del pannello: | LM64C391 | Dimensione del pannello: | 11.3 |
|---|---|---|---|
| Formato del pixel: | Banda verticale di RGB | Risoluzione del Parlamento europeo: | 640 ((RGB) × 480, VGA, 70PPI |
| Brillantezza: | un ² di 150 cd/m (tipo.) | Interfaccia di segnale: | Dati paralleli (8-bit), 31 pin Collegatore |
| Ambiente: | Temperatura di funzionamento: 0 ~ 40 °C; Temperatura di conservazione: -25 ~ 60 °C | Tipo della lampada: | 2 PC CCFL, 10K ore, senza autista |
| Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
||
| Caratteristiche dei pixel: | Format pixel | 640 ((RGB) × 480 [VGA] | Punte di passo | 0.120 × 0,360 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.360×0.360 mm (H×V) [70PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 230.375×172.775 mm (H×V) | Zona di Bezel | 234.4 × 176,8 mm (H × V) |
| Il contorno Dim. | 271.5×199,5 mm (H×V) | Profondità del profilo | 10.0 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori per il montaggio della faccia (4-Φ3.4) | |||
| Altre caratteristiche: | Peso | 670 g (tipo) | Superficie | - |
| Informazioni di base: | Brillantezza | 150 cd/m2 (Typ.) | Rapporto di contrasto | 251 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 30/30/25/15 (tipo) | Modalità ottica | STN, normalmente nero, trasmissibile | |
| Direzione di visione | - | Tempo di risposta | 220/80 (Typ.) ((Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.265" Wy:0.330 | Numeri dei colori | Colore |
| Temperatura del colore | 9606K | Uniformità bianca | - |
| Sistema di segnale: | Dati paralleli (8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 5.0V (tipo) | Input corrente | 180/250mA (tipo/massimo) | ||
| Consumo | 0.90/1.25W (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| HRS | DF9B-31P-1V | 10,0 mm | 31 perni | 1 pezzo | ||
| Caratteristiche della retroilluminazione: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Tempo di vita | 10K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 2 pezzi | Posizione | Tipo di luce di bordo (alto e basso) | |
| Lampada elettrica: | Input di tensione | 490V (tipo) | Input corrente | 60,0 ± 0,5 mA | ||
| Frequenza | 20/50KHz (min./max.) | Voltaggio di partenza | 1000/1140V (Max.) (Ta=+25/0°C) | |||
| Consumo | 5.88W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |

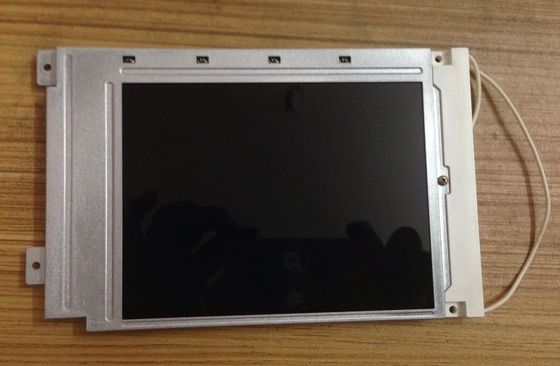

LM64C391 supporta il display640 ((RGB) × 480(VGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 230.375 ((W) × 172.775 ((H) mm, dimensioni di contorno di 271.5 ((W) × 199.5 ((H) mm, dimensioni della superficie di visualizzazione di 234,4 ((W) × 176,8 ((H) mm, peso netto di 670g (Tipo). Come prodotto LCM STN, normalmente nero, trasmissivo, LM64C391 può fornire 150 cd/m2 di luminosità di visualizzazione 25:1 rapporto di contrasto trasmissivo, 30/30/25/15 (Typ.)(CR≥5) (L/R/U/D) angolo di visione e tempo di risposta di 220/80 (Typ.)(Tr/Td) ms., presentando così una tavolozza di colori.Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 10K ore, è inoltre necessario un driver di retroilluminazione esterno.
