Dettagli:
|
Marca del pannello: | Tagliente | Modello del pannello: | LQ035Q3DG03 |
---|---|---|---|
Luminosità: | un ² di 450 cd/m (tipo.) | dimensione del pannello: | 3.5inch |
Tipo della lampada: | 3S2P WLED, ore 50K, senza driver | Risoluzione: | 320 (RGB) ×240, QVGA, 115PPI |
Interfaccia di segnale: | RGB parallelo (1 ch, 8 bit) + SPI, 50 perni FPC | Ambiente: | Funzionamento temporaneo.: -20 ~ °C 70; Stoccaggio temporaneo.: -30 ~ °C 80 |
Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
Dimensioni dello schermo: | 3,5" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
320 (RGB) ×240, QVGA | Banda verticale di RGB | 0.0735×0.2205 millimetro | 0.2205×0.2205 millimetro [115PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
70.56×52.92 millimetro | 71.6×54.0 millimetro | 76.9×63.9 millimetro | 4.7±0.2 millimetro | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 | Tipo del paesaggio | ||
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
42.0g (tipo.) | - | Anabbagliante |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
3.3/3.3V (tipo.) (VDDIO/VCI) | 0.35/13.0mA (tipo.) (IDDIO/ICI) | - | ||||
Tensione per i segnali dell'esposizione: | 0≤VIL≤0.2VDDIO; 0.8VDDIO≤VIH≤VDDID | |||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
RGB parallelo (1 ch, 8 bit) + SPI | FPC | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
pc 1 | 50 perni | 0,5 millimetri | DRGB-50P1C8B-040A |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo della luce di sfondo | 50K (tipo.) | 3S2P | 2 corde | - | |
WLED elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
9.45/10.2V (tipo. /Max.) | 40/60mA (tipo. /Max.) | 756/1224mW (tipo. /Max.) | ||||
Caratteristiche dell'interfaccia: | Driver State di WLED | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | Incluso nell'interfaccia di segnale del pannello | - |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 450 cd/m (tipo.) | TN, normalmente bianco, Transmissive | 300:1 (tipo.) (Transmissive) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
6 in punto | 60/60/40/60 (tipo.) (CR≥10) | 30/30 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
6551K | 16.7M (8 bit) | X: 0,310; Y: 0,340 |

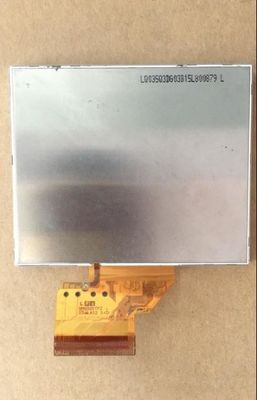

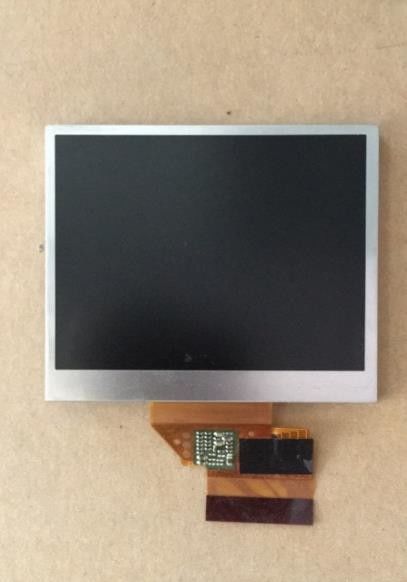

LQ035Q3DG03 supporto di visualizzazione 320 (RGB) ×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 70,56 (W)×52.92 (H) millimetro, una dimensione del profilo di 76,9 (W)×63.9 (H)×4.9 (D) millimetro, osservante una dimensione di area di 71,6 (W)×54.0 (H) millimetro, con il trattamento di superficie di peso anabbagliante e netto di 42.0g (tipo.). Come TN, il prodotto normalmente bianco e Transmissive di LCM, la latta LQ035Q3DG03 fornisce il rapporto transimissive di contrasto di 300:1 di luminosità dell'esposizione del ² di 450 cd/m, 60/60/40/60 (tipo.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 30/30 (tipo.) (Tr/Td) di spettrografia di massa.
