Dettagli:
|
Marca: | Tagliente | modello: | LM5Q32R |
---|---|---|---|
Luminanza: | un ² di 120 cd/m (tipo.) | Dimensione diagonale: | 5.0inch |
Sorgente luminosa: | CCFL [1 pc], ore 15K, SENZA driver | Formato del pixel: | 320 (RGB) ×240 [QVGA] 80PPI |
Tipo di interfaccia: | Dati paralleli (8 bit), un connettore di 20 perni | Ambiente: | Temperatura di funzionamento: 0 ~ °C 60; Temperatura di stoccaggio: -25 ~ °C 65 |
Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
Dimensioni dello schermo: | 5,0" | |||
---|---|---|---|---|
Caratteristiche del pixel: | Numero del pixel | Formato del pixel | Dot Pitch (H×V) | Passo del pixel (H×V) |
320 (RGB) ×240, QVGA | Banda verticale di RGB | 0.105×0.315 millimetro | 0.315×0.315 millimetro [80PPI] | |
Dimensione meccanica: | Area di esposizione (H×V) | Apertura dell'incastonatura (H×V) | Dimensione globale (H×V) | Profondità globale |
100.8×75.6 millimetro | 103.4×78.3 millimetro | 134×113 millimetro | 10,5 (massimo) millimetri | |
Caratteristiche del profilo: | Forma della forma | Allungamento (H: V) | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 | Tipo del paesaggio | ||
L'altra spec.: | Massachussets | Copertura del pannello | Trattamento di superficie | |
150g (tipo.) | - | - |
Informazioni di base: | Luminanza | Modo del lavoro | Rapporto di contrasto |
---|---|---|---|
un ² di 120 cd/m (tipo.) | STN, normalmente nero, Transmissive | 30:1 (tipo.) (Transmissive) | |
Buona vista a | Angolo di visione | Tempo di reazione | |
6 in punto | 35/35/15/25 (tipo.) (CR≥5) | 150/50 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore: | Colore di sostegno | Coordinata di colore |
8558K | Colore | X: 0,290; Y: 0,300 |
Segnale elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
---|---|---|---|---|---|---|
5.0V (tipo.) | 3/5mA (tipo. /Max.) | 310/400mW (tipo. /Max.) | ||||
Caratteristiche dell'interfaccia: | Tipo del segnale | Tipo fisico | Posizione dell'interfaccia | |||
Dati paralleli (8 bit) | Connettore | - | ||||
Dettaglio dell'interfaccia: | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
FCI | SFR20R-1ST | pc 1 | 20 perni | 0,8 millimetri |
Caratteristiche della lampadina: | Tipo | Posizione | Vita (ore) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo (lato superiore) | 15K (minuto) | pc 1 | Diritto | - | |
CCFL elettrico: | Tensione in ingresso | Corrente di ingresso | Consumo di energia | |||
720V (tipo.) | 4.0±1mA | 2.9W (tipo.) | ||||
Frequenza operativa | Tensione di partenza | |||||
30/80KHz (minuto/massimo) | 1280/1600V (massimo) (Ta=+25/0℃) | |||||
Caratteristiche dell'interfaccia: | Driver State di CCFL | Tipo fisico | Posizione dell'interfaccia | |||
Nessun | Connettore | - | ||||
Dettaglio dell'interfaccia | Marca commerciale | Name di modello | Importo | Perni | Pin Pitch | Pin Configuration |
JST | BHR-03VS-1 | pc 1 | 3 perni | 4,0 millimetri | BLL-3PINS-LNH |

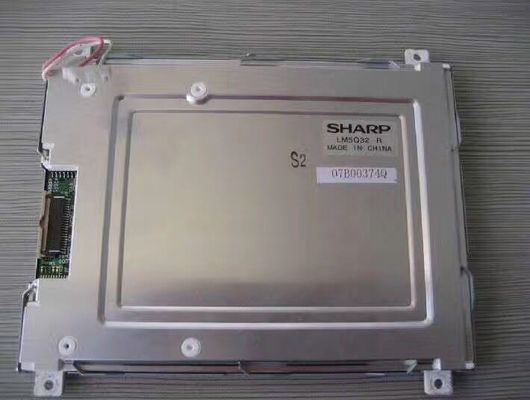

LM5Q32R supporto di visualizzazione 320 (RGB) ×240 (QVGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 100,8 (W)×75.6 (H) millimetro, una dimensione del profilo di 134 (W)×113 (H)×10.5 (D) millimetro, osservante una dimensione di area di 103,4 (W)×78.3 (H) millimetro, peso netto di 150g (tipo.). Come STN, il prodotto normalmente nero e Transmissive di LCM, latta di LM5Q32R fornisce il rapporto transimissive di contrasto di 30:1 di luminosità dell'esposizione del ² di 120 cd/m, 35/35/15/25 (tipo.) (CR≥5) (L/R/U/D) angolo di visione, migliore direzione di visualizzazione su 6 in punto e un tempo di reazione di 150/50 (tipo.) (Tr/Td) di spettrografia di massa, così presentante una tavolozza dei colori di colore. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato superiore) e divertirsi delle ore 15K, driver esterno della lampadina ulteriormente è necessario.
