Dettagli:
|
| Modello del pannello: | LM12S49 | Brillantezza: | 185cd/m2 |
|---|---|---|---|
| Dimensione del pannello: | 12.1inch | Risoluzione del Parlamento europeo: | 800 ((RGB) × 600, SVGA, 82PPI |
| Interfaccia del segnale: | CMOS/TTL (1 ch, 8-bit), 41 pin | Formato del pixel: | Banda verticale di RGB |
| Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -25 ~ 60 °C | Tipo della lampada: | 2 PC CCFL, 40K ore, senza autista |
| Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
||
| Informazioni di base: | Brillantezza | 185 cd/m2 (Typ.) | Rapporto di contrasto | 401 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 30/30/15/25 (tipo) | Modalità ottica | STN, normalmente nero, trasmissibile | |
| Direzione di visione | - | Tempo di risposta | 220/80 (Typ.) ((Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.280" Wy:0.330 | Numeri dei colori | Colore |
| Temperatura del colore | 8484K | Uniformità bianca | - |
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 600 [SVGA] | Punte di passo | 0.1025 × 0,3075 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.3075×0.3075 mm (H×V) [82PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 246 × 184,5 mm (H × V) | Zona di Bezel | 250.6 × 189,1 mm (H × V) |
| Il contorno Dim. | 275 × 202,5 mm (H × V) | Profondità del profilo | 8.5 (massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori di montaggio della faccia (2-Φ3.4, 2-R1.7) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 550 g | Superficie | - |
| Sistema di segnale: | CMOS/TTL (1 ch, 8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3/5.0V (tipo) | Input corrente | 160/170mA (tipo) | ||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| HRS | DF9B-41P-1V | 10,0 mm | 41 perni | 1 pezzo | ||
| Caratteristiche della retroilluminazione: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Tempo di vita | 40K (tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 2 pezzi | Posizione | Tipo di luce di bordo (alto e basso) | |
| Lampada elettrica: | Input di tensione | 590V (tipo) | Input corrente | 5.5/6.0mA (tipo/massimo) | ||
| Frequenza | 30/70KHz (min./max.) | Voltaggio di partenza | 1130/1280V (Max.) ((Ta=+25/0°C) | |||
| Consumo | 6.5W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |

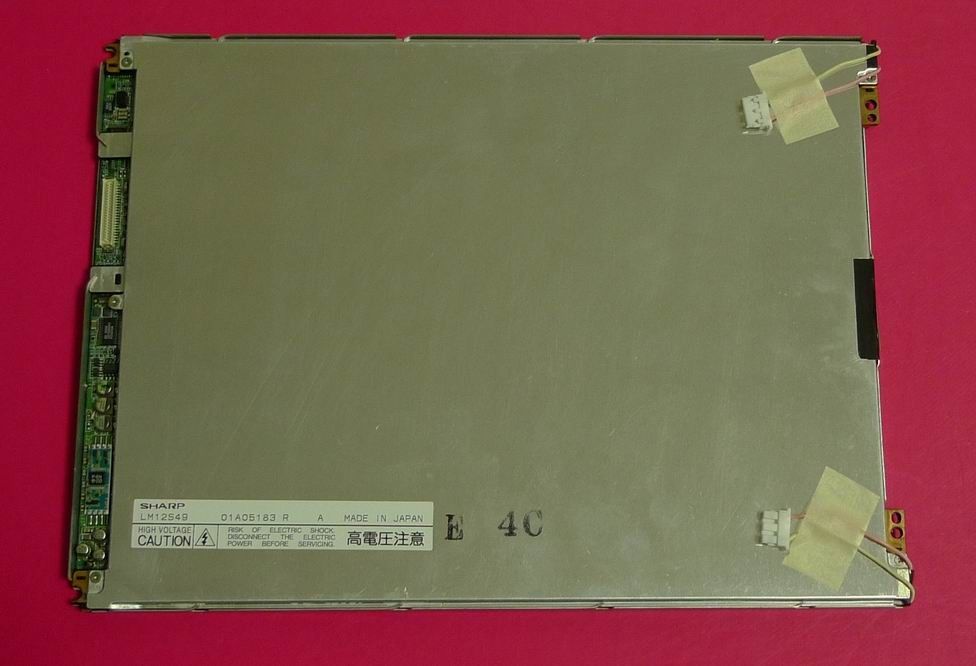

LM12S49 supporta il display800 ((RGB) × 600(SVGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 246 ((W) × 184.5 ((H) mm, dimensioni di contorno di 275 ((W) × 202.5 ((H) × 8.5 ((D) mm, dimensioni della superficie di visualizzazione di 250,6 ((W) × 189,1 ((H) mm, peso netto di 550g. Come prodotto LCM trasmissivo STN, normalmente nero, LM12S49 può fornire 185 cd/m2 di luminosità di visualizzazione 40:1 rapporto di contrasto trasmissivo, 30/30/15/25 (Typ.)(CR≥5) (L/R/U/D) angolo di visione e tempo di risposta di 220/80 (Typ.)(Tr/Td) ms., presentando così una tavolozza di colori.Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 40K ore, è inoltre necessario un driver di retroilluminazione esterno.
