Dettagli:
|
Modello del pannello: | LM10V332 | dimensione del pannello: | 10.4inch |
---|---|---|---|
Risoluzione: | 640 (RGB) ×480, VGA, 76PPI | Luminosità: | un ² di 160 cd/m (tipo.) |
Apertura dell'incastonatura: | 215,4 (W)×162.4 (H) millimetro | Tipo della lampada: | 1 pc CCFL, ore 40K, senza driver |
Ambiente: | Funzionamento temporaneo.: 0 ~ °C 40; Stoccaggio temporaneo.: -25 ~ °C 60 | Angolo di visione: | 30/30/25/15 (tipo.) |
Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
Dimensione del pannello: | A 10,4 pollici | |||
---|---|---|---|---|
Caratteristiche del pixel: | Risoluzione | Disposizione del pixel | Dot Pitch (W×H) | Passo del pixel (W×H) |
640 (RGB) ×480, VGA | Banda verticale di RGB | 0.110×0.330 millimetro | 0.330×0.330 millimetro [76PPI] | |
Dimensione meccanica: | Area attiva (W×H) | Area dell'incastonatura (W×H) | Dimensione del profilo (W×H) | Profondità del profilo |
211.2×158.4 millimetro | 215.4×162.4 millimetro | 246×193.6 millimetro | 8,5 (massimo) millimetri | |
Caratteristiche del profilo: | Stile della forma | Allungamento | Orientamento | Modelli lo stile |
Rettangolo piano | 4:3 (W: H) | Tipo del paesaggio | ||
Fissazione: | Fori di montaggio del fronte (4-Φ3.5) sull'incastonatura sinistra e giusta | |||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 450g (tipo.) | - |
Informazioni di base: | Luminosità | Modo operativo | Rapporto di contrasto |
---|---|---|---|
un ² di 160 cd/m (tipo.) | STN, normalmente nero, Transmissive | 50:1 (tipo.) (Transmissive) | |
Angolo di visione (L/R/U/D) | Direzione d'esame | Velocità di risposta | |
30/30/25/15 (tipo.) (CR≥5) | - | 220/80 (tipo.) (Tr/Td) (spettrografia di massa) | |
Colore dell'esposizione: | Temperatura del colore | Importo di colore | Cromaticità bianca di colore |
9154K | Colore | X: 0,275; Y: 0,320 |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
90/135mA (tipo. /Max.) | 5.0V (tipo.) | 450/680mW (tipo. /Max.) | ||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Interfaccia | |||
- | Connettore | Dati paralleli (8 bit) | ||||
Interfaccia di segnale: | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
ORE | DF9B-31P-1V | pc 1 | 1,0 millimetri | 31 perno |
Caratteristiche della lampadina: | Tipo | Posizione | Forma | Importo | Vita (ore) | Sostituzione |
---|---|---|---|---|---|---|
CCFL | Tipo della luce di sfondo (lato superiore) | Diritto | pc 1 | 40K (tipo.) | - | |
CCFL elettrico: | Input corrente | Input di tensione | Consumo | |||
5.5mA (tipo.) | 520V (tipo.) | 2.86W (tipo.) | ||||
Tensione d'apertura | Frequenza della lampada | |||||
760/1300V (massimo) (Ta=+25/0℃) | 40/70KHz (minuto/massimo) | |||||
Caratteristiche dell'interfaccia: | Posizione | Tipo | Driver di CCFL | |||
- | Connettore | Nessun | ||||
Dettaglio dell'interfaccia | Marca | Modello | Importo | Pin Pitch | Perni | Pin Assignment |
JST | BHR-03VS-1 | pc 1 | 4,0 millimetri | 3 perni | BLL-3PINS-HNL |

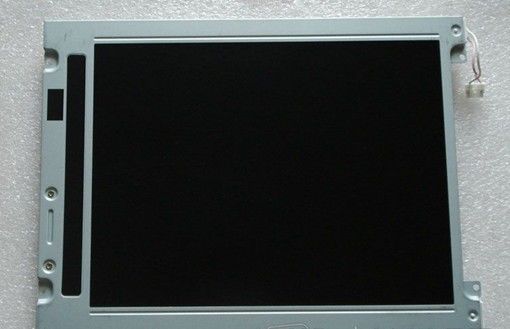

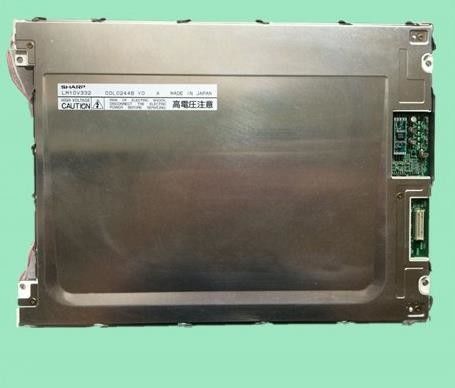

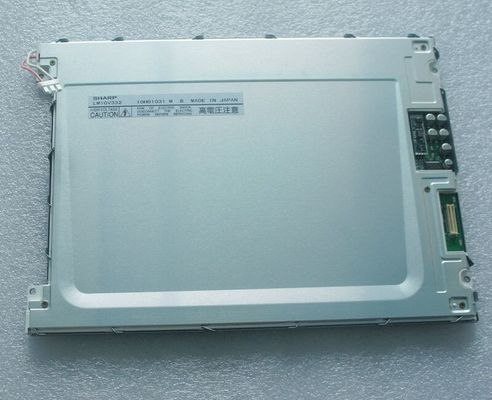

LM10V332 supporto di visualizzazione 640 (RGB) ×480 (VGA) con l'allungamento del 4:3 (W: H), di cui i pixel sono sistemati nella banda verticale di RGB. Per quanto riguarda il dettaglio meccanico, caratterizza un'area attiva di 211,2 (W)×158.4 (H) millimetro, una dimensione del profilo di 246 (W)×193.6 (H) millimetro, osservante una dimensione di area di 215,4 (W)×162.4 (H) millimetro, peso netto di 450g (tipo.). Come STN, il prodotto normalmente nero e Transmissive di LCM, la latta LM10V332 fornisce il rapporto transimissive di contrasto di 50:1 di luminosità dell'esposizione del ² di 160 cd/m, 30/30/25/15 (tipo.) (CR≥5) (L/R/U/D) angolo di visione e un tempo di reazione di 220/80 (tipo.) (Tr/Td) di spettrografia di massa, così presentante una tavolozza dei colori di colore. Questo prodotto ha adottato 1 i pc CCFL poichè è sistema della lampadina che è stato disposto come tipo della luce di sfondo (lato superiore) e divertirsi delle ore 40K, driver esterno della lampadina ulteriormente è necessario. LM10V332 utilizza i dati paralleli (8 bit) poichè è sistema di input del segnale, che si è collegato da un connettore di 31 perno con tensione di alimentazione elettrica di 5.0V (tipo.).
