Dettagli:
|
| Modello di pannello: | LM100SS1T52 | Marca del pannello: | Tagliente |
|---|---|---|---|
| Brillantezza: | un ² di 70 cd/m (tipo.) | Risoluzione del Parlamento europeo: | 800 ((RGB) × 600, SVGA, 99PPI |
| Dimensione del pannello: | 10.0 inchi | Apertura dell'incastonatura: | 208.0(W) × 157.0(H) mm |
| Ambiente: | Temperatura di funzionamento: 0 ~ 40 °C; Temperatura di conservazione: -25 ~ 60 °C | Tipo della lampada: | 1 PC CCFL, 10K ore, senza autista |
| Evidenziare: | Schermo tagliente di SVGA TFT LCD,Pannello LCD industriale di XGA,Esposizione di LVDS TFT LCD |
||
| Dimensione del pannello: | 10.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 800 ((RGB) × 600, SVGA | Striscia verticale RGB | 0.085×0.255 mm | 0.255×0.255 mm [99PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 2030,98 × 152,98 mm | 208.0×157,0 mm | 236.8×172,5 mm | 6.5±0,3 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori di montaggio della faccia (2-Φ3.0, 2-R1.5) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 340 g (tipo) | - | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 70 cd/m2 (Typ.) | STN, normalmente nero, trasmissibile | 501 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 30/30/25/15 (tipo) | - | 220/80 (Typ.) ((Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 5616K | Colore | X:0.330; Y:0.339 |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 165 mA (tipo) | 3.3V (tipo) | 545 mW (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | Collegamento | Dati paralleli (8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JAE | FI-W31P-HF | 1 pezzo | 1.25 mm | 31 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (lato superiore) | Diritta. | 1 pezzo | 10K ((Min.) | - | |
| CCFL Electrical: | Input corrente | Input di tensione | Consumo | |||
| 2.2/3.5ma (tipo/massimo) | 600V (tipo) | 1.32W (Tipo.) | ||||
| Voltaggio di accensione | Frequenza della lampada | |||||
| 1150/1350V (massimo) (Ta=+25/0°C) | 50/80 Khz (min./max.) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Conduttore CCFL | |||
| - | Collegamento | - No, no. | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | BHR-03VS-1 | 1 pezzo | 40,0 mm | 3 perni | BLL-3PINS-LNH | |

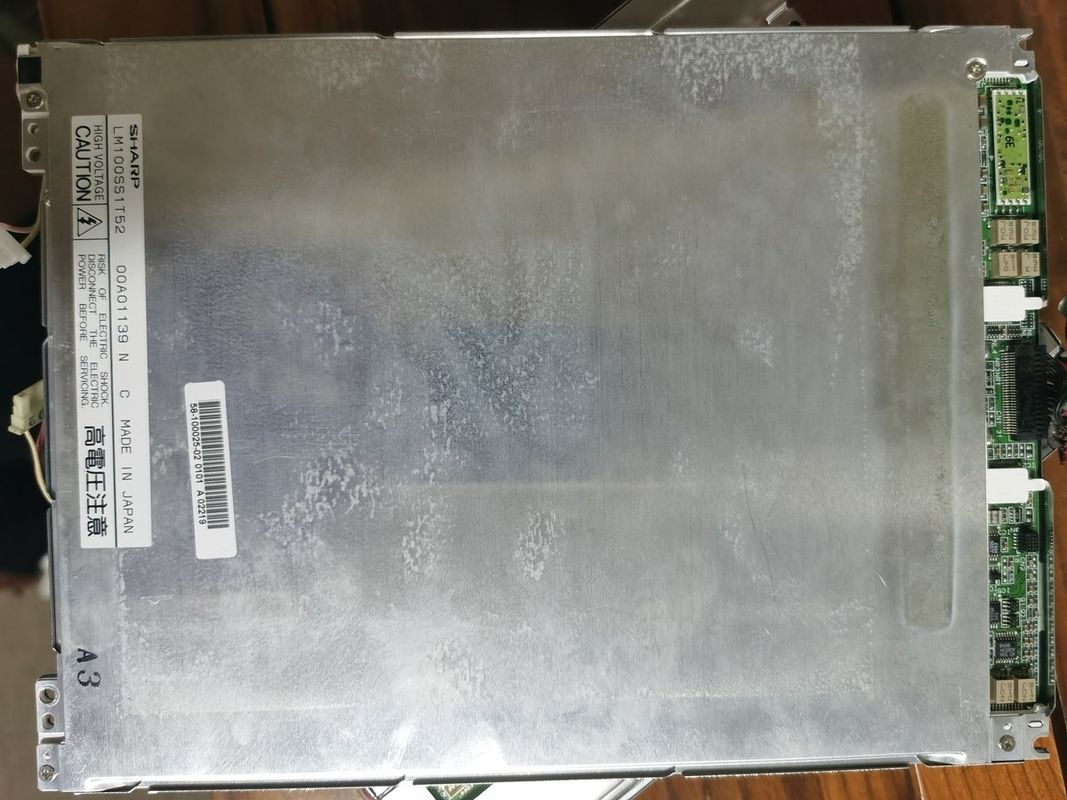

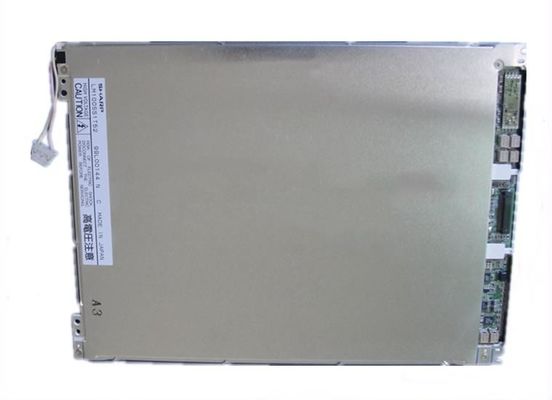

LM100SS1T52 supporta il display800 ((RGB) × 600(SVGA) con rapporto d'aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 203.98 ((W) × 152.98 ((H) mm, dimensioni di contorno di 236.8 ((W) × 172.5 ((H) × 6.8 ((D) mm, dimensioni della superficie di visualizzazione di 208.0 ((W) × 157.0 ((H) mm, peso netto di 340g (Tipo). Come prodotto LCM STN, normalmente nero, trasmissivo, LM100SS1T52 può fornire 70 cd/m2 luminosità di visualizzazione 50:1 rapporto di contrasto trasmissivo, 30/30/25/15 (Typ.)(CR≥5) (L/R/U/D) angolo di visione e tempo di risposta di 220/80 (Typ.)(Tr/Td) ms., presentando così una tavolozza di colori.Questo prodotto ha adottato 1 pcs CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato superiore) e hanno un tempo di vita di 10K ore, è inoltre necessario un driver di retroilluminazione esterno.
