Dettagli:
|
| Modello del pannello: | LM057QC1T01R | Dimensione del pannello: | 5,7" |
|---|---|---|---|
| Marca del pannello: | Tagliente | Risoluzione del Parlamento europeo: | 320 ((RGB) × 240, QVGA, 70PPI |
| Apertura dell'incastonatura: | 121.3 ((W) × 92.6 ((H) mm | Brillantezza: | un ² di 180 cd/m (tipo.) |
| Tipo della lampada: | 1 PC CCFL, 25K ore, senza autista | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -25 ~ 60 °C |
| Evidenziare: | Esposizione LCD di alta luminosità di WLED,Schermo di CCFL TFT LCD,Esposizione tagliente di SVGA TFT LCD |
||
| Caratteristiche dei pixel: | Numero di pixel | 320 ((RGB) × 240 [QVGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.120×0.360 mm | Pixel Pitch ((W×H) | 0.360×0.360 mm [70PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 115.2 ((W) × 86.4 ((H) mm | Complessivamente Dim. | 154.6 ((W) × 114.8 ((H) mm |
| Apertura del bezzolo | 121.3 ((W) × 92.6 ((H) mm | Profondità complessiva | 8.3±0,5 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto (W:H) | 4:3 | Stile di forma | ||
| Fissazione: | Fori di montaggio della faccia (2-Φ3.2, 2-R1.6) | |||
| Altri dettagli: | Massa | 200 g (tipo) | Superficie | - |
| Informazioni di base: | Luminanza | 180 cd/m2 (Typ.) | Rapporto di contrasto | 40: 1 (Tipico) (trasmettitore) |
|---|---|---|---|---|
| Buona vista a | - | Velocità di risposta | 450/100 (Typ.) ((Tr/Td) (ms) | |
| Angolo di visione | 50/50/35/60 (tipo) | Modalità di funzionamento | STN, normalmente nero, trasmissibile | |
| Performance dei colori: | Cromaticità | Wx:0.320" Wy:0.330 | Colore di supporto | Colore |
| Temperatura del colore | 6116K | Uniformità bianca | - |
| Caratteristiche della lampada: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Posizione | Tipo di luce di bordo (lato inferiore) |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | 1 pezzo | La vita | 25K (tip.) (ore) | |
| Lampada elettrica: | Corrente di input | 4.0/6.0/6.5mA (min./tipo/massimo) | Voltaggio di ingresso | 400 V (tipo) | ||
| Frequenza | 40/80KHz (min./max.) | Voltaggio di accensione | 650/770V (massimo) (Ta=+25/0°C) | |||
| Consumo | 2.4W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| JST | BHR-03VS-1 | 1 pezzo | 40,0 mm | 3 perni | BLL-3PINS-HNL | |
| Guidatore di retroilluminazione: | - No, no. | |||||
| Segnale elettrico: | Corrente di input | 1.5/3.0mA (tipo) | Voltaggio di ingresso | 3.3/5.0V (tipo) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interfaccia del segnale | Dati paralleli (8-bit) | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Collegamento | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| molex | 53261-1571 | 1 pezzo | 1.25 mm | 15 perni | ||

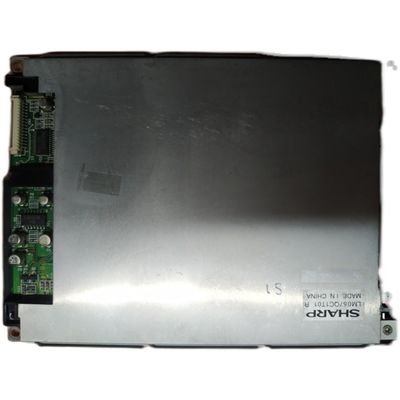

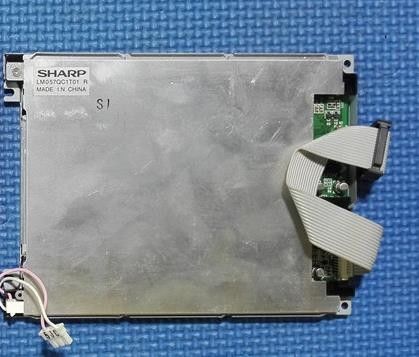

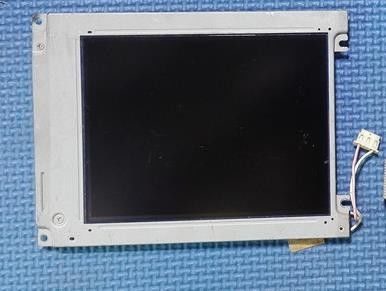

LM057QC1T01R supporta il display320 ((RGB) × 240(QVGA) con rapporto di aspetto 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 115,2 ((W) × 86,4 ((H) mm, dimensioni di contorno di 154,6 ((W) × 114,8 ((H) mm,dimensione della zona di visualizzazione di 121,3 ((W) × 92,6 ((H) mm, peso netto di 200g (Tipo). Come prodotto LCM STN, normalmente nero, trasmissivo, LM057QC1T01R può fornire 180 cd/m2 luminosità di visualizzazione 40:1 rapporto di contrasto trasmissivo, 50/50/35/60 (Typ.)(CR≥2) (L/R/U/D) angolo di visione, e tempo di risposta di 450/100 (Typ.)(Tr/Td) ms., presentando così una tavolozza di colori.
