Dettagli:
|
| Nome del modello: | LQ038J7DH52 | Produttore: | Tagliente |
|---|---|---|---|
| Luminanza: | un ² di 80 cd/m (tipo.) | Profilo (millimetri): | 64.5 × 92,7 (H×V×D) |
| Dimensione dello schermo: | 3.8 pollici | Numero del pixel: | 320 ((RGB) × 480 (HVGA) 153PPI |
| Tipo del segnale: | RGB parallelo (1 ch, 6 bit), FPC 39 pin | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 70 °C Temperatura di funzionamento: -10 ~ 60 °C |
| Evidenziare: | Esposizione LCD di alta luminosità di WLED,Schermo di CCFL TFT LCD,Esposizione tagliente di SVGA TFT LCD |
||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 80 cd/m2 (Typ.) | TN, normalmente bianco, trasflettivo | 601:1 (Tipico) (Trasmissivo) 2:1 (Tipico) (Riflettente) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle 1 | 55/55/55/55 (tipo) | 20/35 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 7203K | 262K (6-bit) | X:0.300; Y:0.330 | |
| Prestazioni: | Tecnologia 3D | Visibilità esterna | Riflessione |
| - | Leggibile alla luce solare | 20,8/4% (min./tipo) |
| Dimensione dello schermo: | 3.8" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 320 (RGB) × 480, HVGA | Striscia verticale RGB | 0.055×0.165 mm | 0.165×0.165 mm [153PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 520,8 × 79,2 mm | - | 64.5 × 92,7 mm | 4.4 (tipo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 2:3 | Tipo ritratto | ||
| Pannello tattile: | Punti di contatto | Tipo di segnale | Controller | Tecnologia |
| - | - | - | Tocco resistivo a 4 fili | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 55.0g (Tipo) | - | Rivestimento duro (3H) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | - | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 14.4/16.0V (tipo/massimo) | 15/20 mA (tipo/massimo) | 216 mW (tipo) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | FPC | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| 1 pezzo | 4 perni | BLE-4PINS-AACC | ||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (tipo) ((VSHA/VSHD/VDD/VEE) | 5.5/2.9/0.1/-0.1mA (tipo) ((ISHA/ISHD/IDD/IEE) | - | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| RGB parallelo (1 ch, 6 bit) | FPC | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| 1 pezzo | 39 perni | |||||

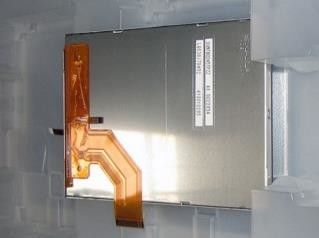

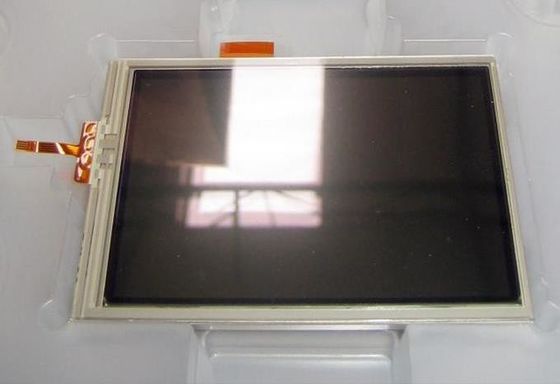

LQ038J7DH52 supporta il display320 (RGB) × 480(HVGA) con rapporto di aspetto 2:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta una superficie attiva di 52,8 ((W) × 79,2 ((H) mm, dimensioni di contorno di 64,5 ((W) × 92,7 ((H) mm,con trattamento superficiale in rivestimento duro (3H), peso netto di 55,0 g (tipo). Come prodotto LCM TN, normalmente bianco, trasflettivo, LQ038J7DH52 può fornire 80 cd/m2 di luminosità del display 60:1 rapporto di contrasto trasmissivo, 2:1 (tipo.) rapporto di contrasto riflettente, 55/55/55/55 (Typ.) ((CR≥2) (L/R/U/D) angolo di visione, migliore direzione di visione alle 1 ore e tempo di risposta di 20/35 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni puntoQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge, è inoltre necessario un driver di retroilluminazione esterno.
