Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 10,4» |
|---|---|---|---|
| Risoluzione: | 800 (RGB) ×600, SVGA 96PPI | Luminanza: | un ² di 350 cd/m |
| Angolo di visione: | 80/80/65/75 (tipo) | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |
| Informazioni di base: | Produttore | Modello di pannello 1 Compatibile | Tipo di pannello | Alias |
|---|---|---|---|---|

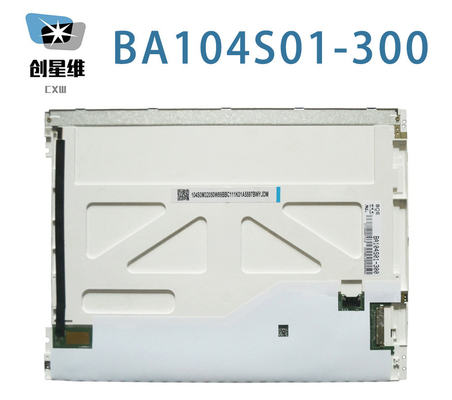

| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 350 (Tipico) | 80/80/65/75 (tipo) | 30 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle 12 | TN, normalmente bianco, trasmissibile | 800: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 8455K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.284; Y:0.320 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 57% | 80% | 60% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 60% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.43 (Tipo/massimo) | ||
| Dimensione del pannello: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 600 [SVGA] | Striscia verticale RGB | 0.264×0.264 [96PPI] | 0.088 x 0.264 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176.9 ((V) | 50,6 ± 0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori per il montaggio della faccia (4-Φ2.5, 2-R1.25) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 300 g (massimo) | - | Antiglare (Nebbia 25%) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato superiore) | 6S4P | Array | 30K ((Min.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 19.2/19.8V (tipo/massimo.) | 100 mA (tipo) | 1.92/1.98W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| STM | MSB24038P5 | 1.25 mm | 5 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0±0,5V | - | 2.42/2.84W (tipo/massimo.) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 150/180mA (tipo/massimo) | 0.50/0.59W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| STM | MSB24013P20HA | 10,0 mm | 20 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, una dimensione di contorno di 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, una dimensione di area di visualizzazione di 215.0 ((W) × 162.0(H) mm, con trattamento superficiale di Antiglare (Haze 25%), peso netto di 300g (Max.).1 rapporto di contrasto trasmissivo, 80/80/65/75 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12, e tempo di risposta di 30 (Tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni punto, presentando così una tavolozza di colori 262K/16.2M, anche con prestazioni di gamma cromatica del 55% (NTSC).Questo prodotto ha adottato 6S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato superiore) e ha una durata di vita di 30K oreBA104S01-300 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
