Dettagli:
|
Marchio: | A.U.O. | Dimensione diagonale: | 18,5» |
---|---|---|---|
Risoluzione: | 1920 ((RGB) × 1080, FHD 119PPI | Luminanza: | 350 cd/m2 (Typ.) |
Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 70 °C Temperatura di funzionamento: -20 ~ 70 °C |
Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
---|---|---|---|---|

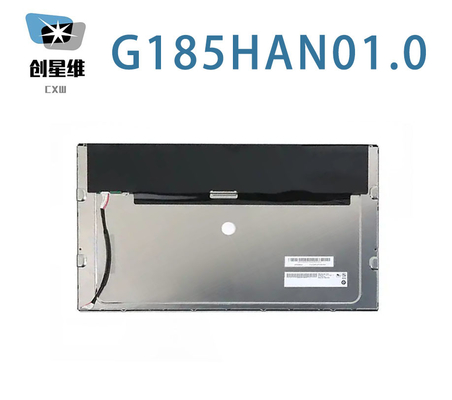

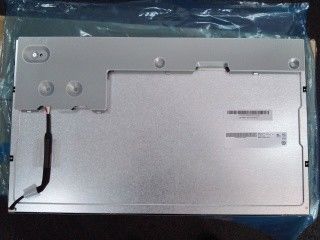

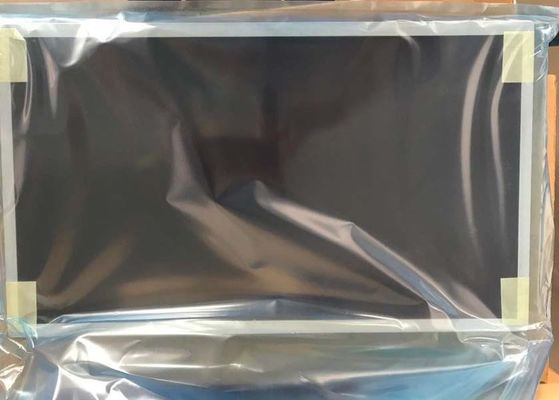

G185HAN01.0 | a-Si TFT-LCD, LCM | - | ||
Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
-20 ~ 70 °C | -20 ~ 70 °C |
Dimensione del pannello: | 18.5 pollici | |||
---|---|---|---|---|
Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 0.071×0.213 mm | 0.213×0.213 mm [119PPI] | |
Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
408.96×230,04 mm | 410.96×232,04 mm | 430.4 × 254,6 mm | 12.0±0,5 mm | |
Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | ||
Fissazione: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
- | 1.20 kg (Typ.) | Antiglare, rivestimento duro (3H) |
Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
---|---|---|---|
350 cd/m2 (Typ.) | AHVA, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
89/89/89/89 (tipo) | Simmetria | 10/10 (Tipo) (Tr/Td) (ms) | |
Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
7502K | 16.7M (8-bit) | X:0.299; Y:0.315 | |
1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
73% | 99% | 76% | |
Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variazione di luminosità: | 1.18/1.25 (Tipo/massimo) |
Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
---|---|---|---|---|---|---|
0.8/1.0A (tipo/massimo) | 5.0V (tipo) | 4.0/5.5W (tipo/massimo.) | ||||
Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
Collegamento | LVDS (2 ch, 8-bit) | |||||
Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
JAE | FI-XB30SSRLA-HF16 | 1 pezzo | 10,0 mm | 30 perni | LVDS-30P2C8B-160A |
Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo di luce di bordo | 7 corde | 9S7P | 50K ((Min.) | - No, no. | |
WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
55 mA (tipo) | 28.8/32.4V (tipo/massimo) | 12.5W (massimo) | ||||
Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
- | Collegamento | Con driver a LED | ||||
Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
E&T | 3808K-F05N-12R | 1 pezzo | 1.25 mm | 5 perni | ||
Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
1.04A (Tipo) | 12.0±1.2V | 12.5/13.6W (tipo/massimo.) |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 408.96 ((W) × 230.04 ((H) mm, dimensioni di contorno di 430.4 ((W) × 254.6 ((H) × 12.5 ((D) mm, dimensioni di area di visualizzazione di 410.96 ((W) × 232.04 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 1,20 kg (tipo). Come prodotto LCM trasmissivo AHVA, normalmente nero, G185HAN01.0 può fornire 350 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 10/10 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma cromatica del 99% (sRGB).Questo prodotto ha adottato 9S7P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K oreG185HAN01.0 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 30 pin con tensione di alimentazione di 5,0 V (Typ.).
