Dettagli:
|
| Marchio: | A.U.O. | Dimensione diagonale: | 18,5» |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1080, FHD 119PPI | Luminanza: | un ² di 500 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Max. Valutazioni: | Temperatura di conservazione: -25 ~ 70 °C Temperatura di funzionamento: -20 ~ 70 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| G185HAN01.1 | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -20 ~ 70 °C | -25 ~ 70 °C |
| Dimensione del pannello: | 18.5 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 1080, FHD | Striscia verticale RGB | 0.071×0.213 mm | 0.213×0.213 mm [119PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 408.96×230,04 mm | 412.56×233,64 mm | 430.4 × 254,6 mm | 12.0±0,5 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 1.20 kg (Typ.) | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 500 cd/m2 (Typ.) | AHVA, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 89/89/89/89 (tipo) | Simmetria | 10/10 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 7502K | 16.7M (8-bit) | X:0.299; Y:0.315 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 73% | 99% | 76% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.18/1.25 (Tipo/massimo) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 0.8/1.0A (tipo/massimo) | 5.0V (tipo) | 4.0/5.5W (tipo/massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| Collegamento | LVDS (2 ch, 8-bit) | |||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JAE | FI-XB30SSRLA-HF16 | 1 pezzo | 10,0 mm | 30 perni | LVDS-30P2C8B-160A | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 7 corde | 8S7P | 50K ((Min.) | - No, no. | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 95 mA (tipo) | 25.6/28.8V (tipo/massimo) | 17.02/19.15W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | Con driver a LED | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| E&T | 3808K-F05N-12R | 1 pezzo | 1.25 mm | 5 perni | ||
| Guida elettrica: | Input corrente | Input di tensione | Consumo | |||
| 1.6A (tipo) | 12.0±1.2V | 19.2/23.04W (tipo/massimo) | ||||

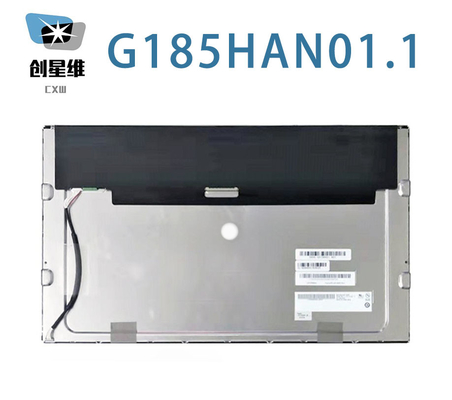

Per quanto riguarda i dettagli meccanici, ha un'area attiva di 408.96 ((W) × 230.04 ((H) mm, dimensioni di contorno di 430.4 ((W) × 254.6 ((H) × 12.5 ((D) mm, dimensioni di area di visualizzazione di 412.56 ((W) × 233.64(H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 1,20Kgs (tipo). Come prodotto LCM trasmissibile AHVA, normalmente nero, G185HAN01.1 può fornire 500 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 10/10 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma cromatica del 99% (sRGB).Questo prodotto ha adottato 8S7P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K oreG185HAN01.1 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 30 pin con tensione di alimentazione di 5,0 V (Typ.).
