Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 23,8" |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×1080, FHD 92PPI | Brillantezza: | un ² di 250 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |

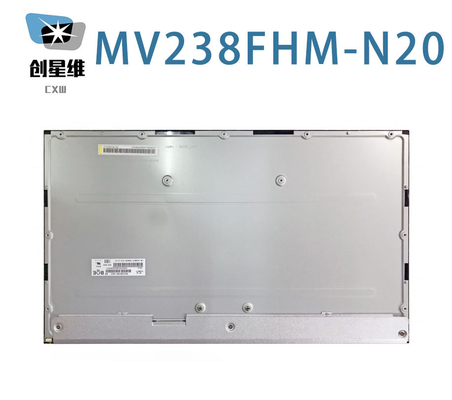

| Informazioni di base: | Marchio del pannello | Modello di pannello | MV238FHM-N20 | |
|---|---|---|---|---|
| Dimensione diagonale | 23.8" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Caratteristiche dei pixel: | Format pixel | 1920 ((RGB) × 1080 [FHD] | Punte di passo | 00,0915 × 0,2745 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.2745 × 0,2745 mm (H × V) [92PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 5270,04 × 296,46 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 535 × 313 mm (H × V) | Profondità del profilo | 8.7/13.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 169 (H:V) | Stile di forma | 3 lati senza bordo | |
| Fori e parentesi: | Fori di montaggio posteriori (13-M3) | |||
| Altre caratteristiche: | Peso | 2.20 kg (Typ.) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 250 cd/m2 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 89/89/89/89 (tipo) | Modalità ottica | ADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 14 (Tipo) (G a G) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (6-bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.33 (massimo) 9 punti | |
| 1931 Color Gamut: | Rapporto NTSC | 74% | sRGB | Copertura del 96% |
| Adobe RGB | 74% di copertura | DCI-P3 | Copertura del 77% | |
| Rec.2020 | 55% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 3 corde | Tipo di lampada | WLED | Tempo di vita | 30K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 3 corde | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Lampada elettrica: | Input di tensione | 40/46.4/51.2V (min./tipo/massimo) | Input corrente | 58/70mA (tipo/massimo) | ||
| Consumo | 10.76/11.88W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | Guida lampada | - No, no. | |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | BM06B-SHJS-TB ((HF) | 10,0 mm | 6 perni | 1 pezzo | BLE-6PINS-CCAANC | |
| Sistema di segnale: | LVDS (2 ch, 8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 5.0V (tipo) | Input corrente | 700/900mA (tipo/massimo) | ||
| Consumo | 3.5/4.5W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| UJU | IS100-L30R-C23 | 10,0 mm | 30 perni | 1 pezzo | LVDS-30P2C8B-160A | |
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 527.04 ((W) × 296.46 ((H) mm, dimensioni di contorno di 535 ((W) × 313 ((H) × 13.2 ((D) mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 2,20 kg (tipo). Come prodotto LCM trasmissivo ADS, normalmente nero, MV238FHM-N20 può fornire una luminosità di 250 cd/m2 del display con un rapporto di contrasto trasmissivo di 1000:1,89/89/89/89 (Tipo) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 14 (Tip.) ((G a G) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 74% (NTSC).Questo prodotto ha adottato 3 corde WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 30K oreMV238FHM-N20 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 5.0V (Tipo.).
