Dettagli:
|
| Marchio: | Display LG | Dimensione diagonale: | 12.1" |
|---|---|---|---|
| Risoluzione: | 800 (RGB) ×600, SVGA 82PPI | Brillantezza: | 400 cd/m2 |
| Angolo di visione: | 65/65/50/60 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C |
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 600 [SVGA] | Punte di passo | 0.1025 × 0,3075 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.3075×0.3075 mm (H×V) [82PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 246 × 184,5 mm (H × V) | Zona di Bezel | 249.2 × 187,8 mm (H × V) |
| Il contorno Dim. | 280×218 mm (H×V) | Profondità del profilo | 11.0±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori per il montaggio della faccia (4-Φ3.4) sulla lunetta sinistra e destra | |||
| Altre caratteristiche: | Peso | 670 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 65/65/50/60 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 10/20 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.340" Wy:0.346 | Numeri dei colori | 262K (6-bit) |
| Temperatura del colore | 5198K | Uniformità bianca | 1.25/1.40 (Tipo/Max.) ((5 punti) |
| Caratteristiche della retroilluminazione: | Forma della lampada | Diretto | Tipo di lampada | CCFL | Tempo di vita | 50K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 2 pezzi | Posizione | Tipo di luce di bordo (alto e basso) | |
| Lampada elettrica: | Input di tensione | 470/510/570V (min./tipo/massimo) | Input corrente | 3.0/6.0/8.0mA (min./tipo/massimo) | ||
| Frequenza | 40/60/80KHz (min./tipo/massimo) | Voltaggio di partenza | 800/1000V (massimo) (Ta=+25/0°C) | |||
| Consumo | 6.12/6.73W (tipo/massimo.) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |
| Sistema di segnale: | RGB parallelo (1 ch, 6 bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 185/245mA (tipo/massimo) | ||
| Consumo | 0.6/1.0W (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| HRS | DF9B-41P-1V | 10,0 mm | 41 perni | 1 pezzo | DRGB-41P1C6B-010A | |

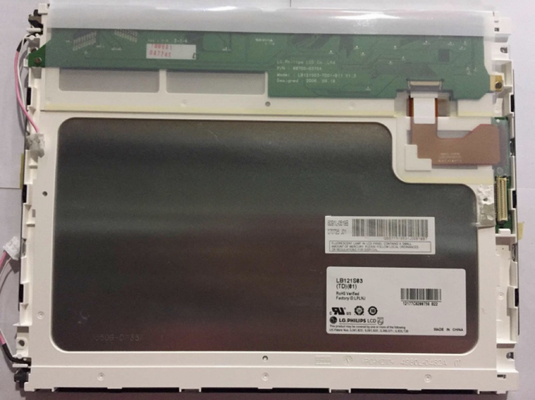

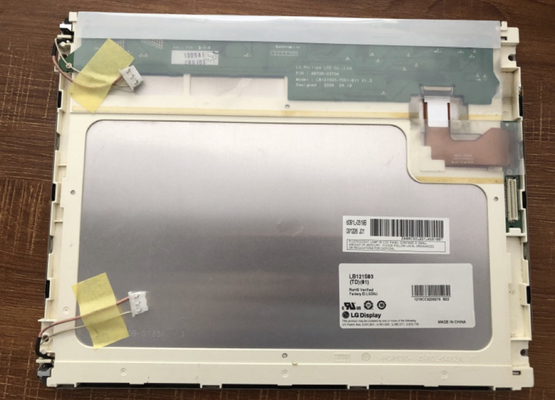

Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 246 ((W) × 184.5 ((H) mm, una dimensione di contorno di 280 ((W) × 218 ((H) × 11.5 ((D) mm, una dimensione di area di visualizzazione di 249.2 ((W) × 187.8 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 670g (Max.). Come prodotto LCM TN, normalmente bianco, trasmissivo, LB121S03-TD01 può fornire 400 cd/m2 luminosità del display 500:1 rapporto di contrasto trasmissivo, 65/65/50/60 (Tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 10/20 (Tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 2 pcs CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 50K oreLB121S03-TD01 utilizza Parallel RGB (1 ch, 6-bit) come sistema di input del segnale,connesso da 41 pin connettore con tensione di alimentazione di 3.3V (Tipo). La sua tipica frequenza di fotogramma verticale (Fv) è di 60Hz. Per maggiori dettagli sul prodotto LB121S03-TD01, si consiglia vivamente di fare riferimento alla scheda di dati elencata su Panelook.com o contattare LG LCD o è distributore.
