Dettagli:
|
| Dimensione: | A 5,7 pollici | Risoluzione: | 320*240 |
|---|---|---|---|
| Luminanza: | un ² di 400 cd/m (tipo.) | Direzione di vista: | Alle sei. |
| Angolo di visione: | 70/70/70/60 (tipo) | Colore di sostegno: | 262K 50% NTSC |
| Tipo di interfaccia: | RGB parallelo (1 ch, 6 bit), 33 pin Collegatore | Rapporto di contrasto: | 500: 1 (tipo.) (il TM) |
| Pannello tattile: | Senza | Ambiente: | Temperatura di conservazione: -30 ~ 85 °C Temperatura di funzionamento: -20 ~ 70 °C |
| Evidenziare: | Esposizione di TFT LCD della lampadina di WLED,Ritratto Tianma TFT,Pannello di Tianma TFT LCD |
||
1Informazioni principali:

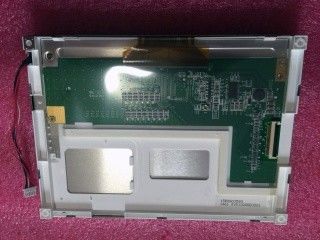

TM057KDH01 è un pannello di visualizzazione TFT-LCD a-Si diagonale da 5,7 pollici di Tianma Microelectronics Co., Ltd. con un sistema di retroilluminazione WLED integrato, senza driver di retroilluminazione, senza touch screen.
Dispone di una gamma di temperatura di funzionamento di -20 ~ 70°C, una gamma di temperatura di conservazione di -30 ~ 85°C. Le sue caratteristiche generali sono le seguenti: retroilluminazione WLED, durata ≥ 50K ore, U/D, L/R Reverse, Matte,lunghezza del filo della lampada: 80 mm. In base alle sue caratteristiche, questo modello può essere applicato all'industria, ecc.
2. TIANMA TM057KDH01 Caratteristiche meccaniche:
| Dimensione dello schermo: | 5.7 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 320 ((RGB) × 240, QVGA | Striscia verticale RGB | 0.120×0.360 mm | 0.360×0.360 mm [70PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 115.2 × 86,4 mm | 118.2 × 89,4 mm | 144 × 104,6 mm | 12.8 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | - | |
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 160 g (tipo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: | Posti di montaggio posteriori (4-Φ2.6) | |||
3. TIANMA TM057KDH01 Caratteristiche ottiche:
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 5001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 70/70/70/60 (tipo) | 20/30 (Tipo/massimo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 5814K | 262K (6-bit) | X:0.324; Y:0.362 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 54% | 73% | 56% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 55% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.33 (Tipo/massimo) | ||
4. TIANMA TM057KDH01 Caratteristiche della retroilluminazione:
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 50K ((Tip.) | 5S3P | 3 corde | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 14.85/18.15V (Min./Max.) | 25 mA (tipo) | 1.238W (Tip.) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | SHLP-06V-S-B | 1 pezzo | 6 perni | 10,0 mm | BLE-6PINS-AAACCC | |
5FAQ:
D1: Qual è la qualità del vostro pannello LCD?
A: Varia qualità come 100% nuovo e originale OEM nuovo, LCD di grado A, pannello LCD A ecc.
Q2: Qual è la vostra politica di restituzione e rimborso?
R: Vi forniamo un eccellente servizio post-vendita e vi promettiamo una garanzia di 6 mesi dopo la spedizione per assicurarvi una prestazione stabile.
Q3: Quanto dura il tempo di consegna?
R: Il tempo di consegna è di circa 1-3 giorni lavorativi dopo la ricezione del pagamento.
Q4: Come posso ottenere il preventivo?
R: Si prega di richiedere informazioni via Skype, Email, WhatsApp o telefono.
