Dettagli:
|
| Marchio: | - Spiccato. | Dimensione diagonale: | 320 ((RGB) × 240 [QVGA] 106PPI |
|---|---|---|---|
| Luminanza: | 450 cd/m2 (Typ.) | Fonte di luce: | CCFL [1 pezzo], 20K ore, W/O Driver |
| Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di stoccaggio: -40 ~ 95 °C; Livello di vibraz | ||
| Evidenziare: | pannello LCD del quadrato 450cd/M2,Pannello LCD del quadrato LQ038Q5DR01,Quadri comandi dell'affissione a cristalli liquidi di QVGA 106PPI |
||
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
 |
LQ038Q5DR01 | a-Si TFT-LCD, LCM | LQ038Q5DR01T; LQ038Q5DR01A | |
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
|
-30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) | |
| Applicazione: |
|
|||
| Caratteristiche tipiche: |
|
|||
| Commenti: | LQ038Q5DR01 T: Nessuna RoHS; LQ038Q5DR01 A: RoHS | |||

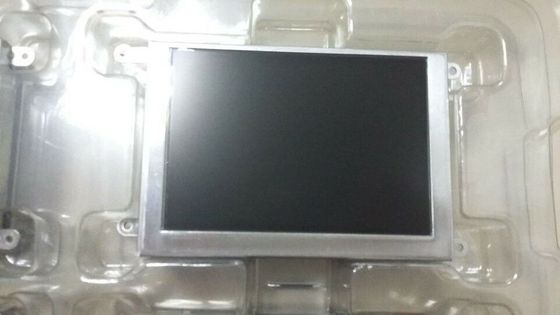

| Dimensione dello schermo: | 3.8" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 320 ((RGB) × 240, QVGA | Striscia verticale RGB | 0.082×0.2235 mm | 0.246×0.2235 mm [106PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 78.72×53,64 mm | - | 117.6×69,45 mm | 13.45 (tipo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 15:10 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 135 g (massimo) | - | Antiglare, antiriflesso | ||
| Fori e parentesi: | Fori per il montaggio del volto (4 pezzi) su proiettile sinistra e destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 1001 (min.) (Trasmissiva) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 65/65/40/65 (tipo) ((CR≥5) | 30/50 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (lato inferiore) | 20K ((Min.) | 1 pezzo | - | - | |
| CCFL Electrical: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 530±60V | 5.5±0.5A | |||||
| Frequenza di funzionamento | Voltaggio di avvio | |||||
| 30/60KHz (min./max.) | 1650/1700V (tipo) (Ta=+25/-30°C) | |||||
| Caratteristiche dell' interfaccia: | Stato del conducente CCFL | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | - | ||||

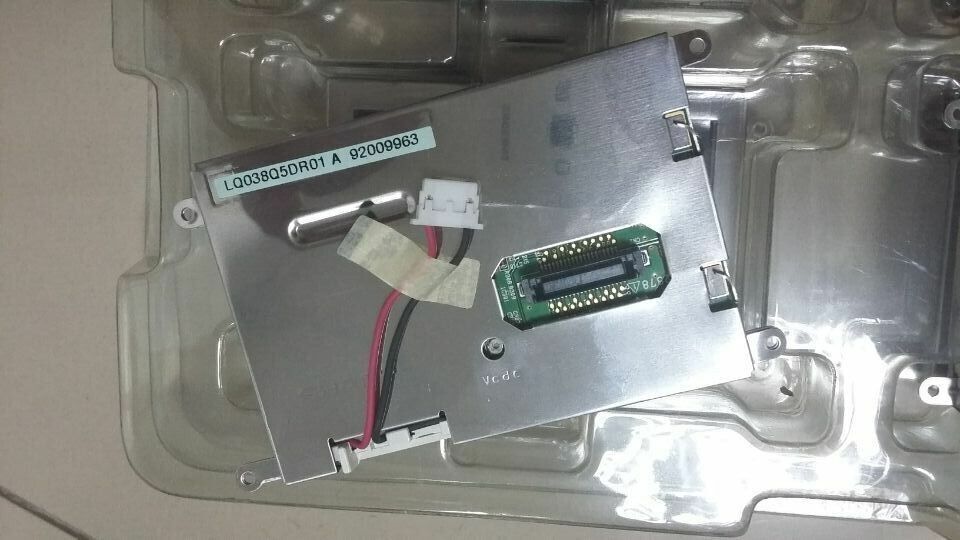

| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | BHR-02(8.0)VS-1N | 1 pezzo | 2 perni | 80,0 mm | BLL-2PINS-HL | |
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (180°) |
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (Tipo) (VCC) | 140/180mA (tipo/massimo) (ICC) | - | ||||
| Voltaggio per segnali di visualizzazione: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| RGB parallelo (1 ch, 6 bit) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JAE | KX14-40K5D-VI-E1000E | 1 pezzo | 40 perni | 0.8 mm | DRGB-40P1C6B-200A | |

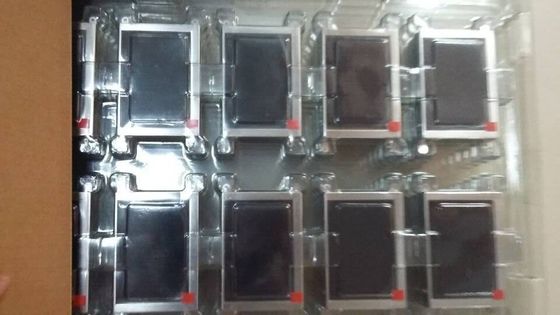

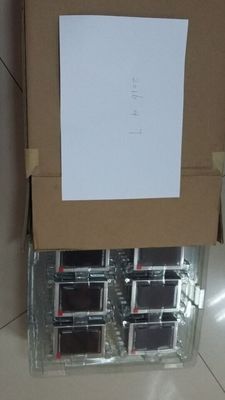

| Confezione: | Importo | Peso | Dimensione (L×W×H) |
|---|---|---|---|
| 50 pezzi / scatola | 70,5 kg | 503×166×338 mm (L×W×H) |
