Dettagli:
|

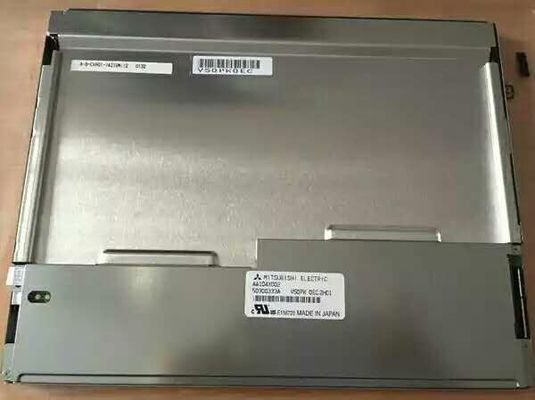

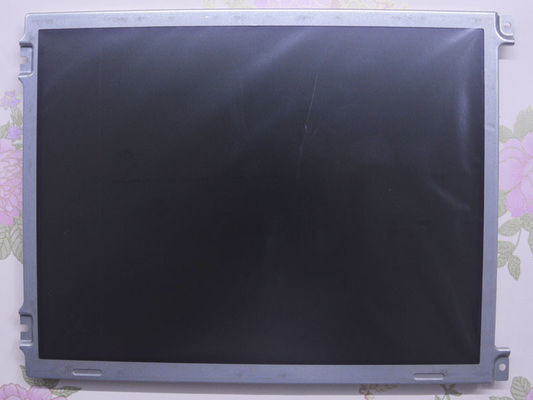

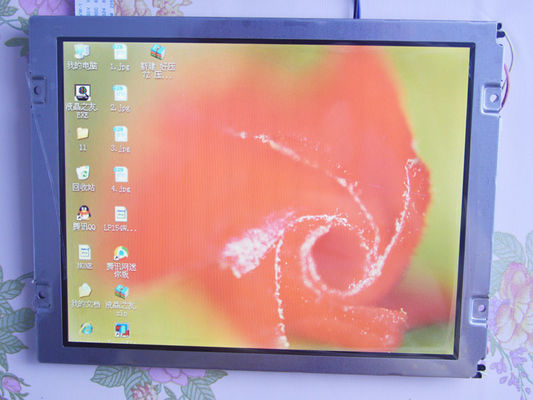

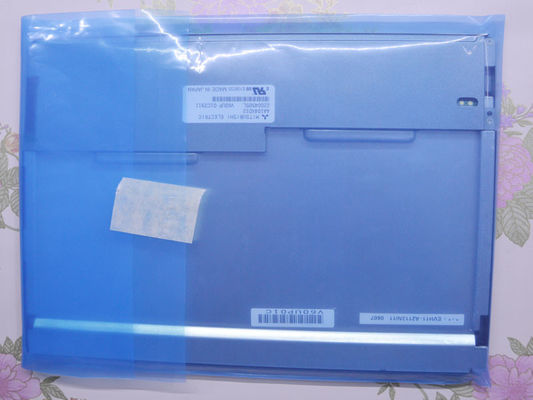

| Numero di modello: | AA104XD02 | Marchio: | Mitsubishi |
|---|---|---|---|
| Dimensione: | 10.4inch | Risoluzione: | 1024 ((RGB) × 768, XGA, 123PPI |
| Brillantezza: | un ² di 600 cd/m (tipo.) | Tipo di lampada Tipo di lampada: | 2 corde WLED, 100K ore, senza driver |
| Interfaccia del segnale: | LVDS (1 ch, 6/8-bit), 20 pin Collegatore | Intervallo di temperatura: | Temperatura di funzionamento: -30 ~ 80 °C; Temperatura di conservazione: -30 ~ 80 °C |
| Evidenziare: | pannello di 600cd/M2 LCM TFT,10,4» pannelli LCD di 1024x768 TFT |
||
| Informazioni di base: | Produttore | Modello di pannello 1 Compatibile |
Tipo di pannello | Alias |
|---|---|---|---|---|
|
AA104XD02 | a-Si TFT-LCD, LCM | T-55533D104J-LW-A-AAN | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 600 (tipo) | 80/80/65/65 (tipo) | 4/12 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasmissibile | 700: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 39% | 54% | 41% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 40% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.30 (massimo) ((5 punti) | ||
| Dimensione del pannello: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1024 ((RGB) × 768 [XGA] | Striscia verticale RGB | 0.2055×0.2055 [123PPI] | 0.0685 x 0.2055 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 210.4 ((H) × 157.8 ((V) | 215.4 ((H) × 161.8 ((V) | 230 ((H) × 180,2 ((V) | 10.5±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 520 g (tipo) | - | Antiglare, rivestimento duro (3H) | ||
| Scansione inversa: | Sì (180°) | |
|---|---|---|
| Frequenza verticale: | 60 HzConsumo di energia:
| 5.2W (tipo) |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità |
Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo (lato superiore) | 2 corde | 2 corde | 100K (Tip.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza |
|||
| 27/33.3V (tipo/massimo) | 70/80mA (tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | ConfigurazioneH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 10,0 mm | 6 perni | 1 pezzo | BLE-6PINS-NNCAAC | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 440/800mA (tipo/massimo) | - | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-010H | |
| Confezione: | Quantità | Peso | Dimensione della scatola |
|---|---|---|---|
| 10 pezzi / scatola | 70,0 kg | 457×302×422 mm (L×W×H) |
