Dettagli:
|

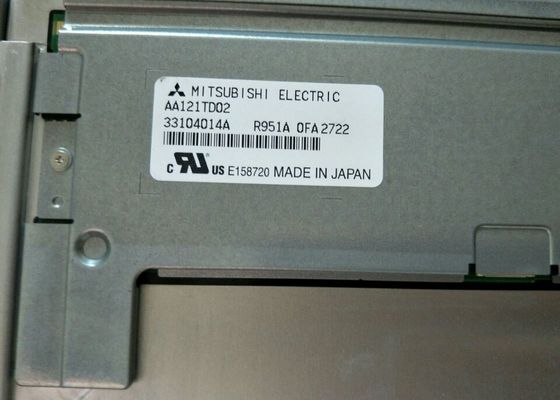

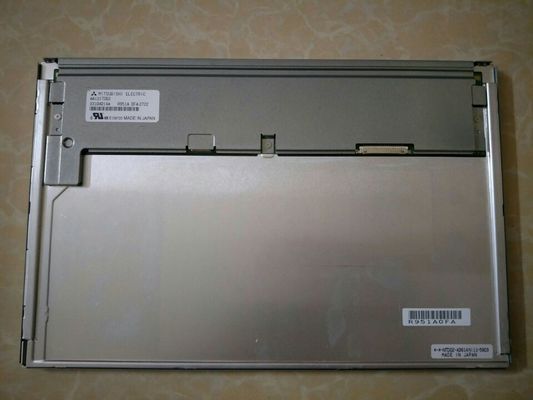

| Numero di modello: | AA121TD02 | Marchio: | Mitsubishi |
|---|---|---|---|
| Dimensione: | A 12,1 pollici | Risoluzione: | 1280 ((RGB) × 800 (WXGA) 124PPI |
| Brillantezza: | 450 cd/m2 (Typ. | Tipo della lampada: | LCM, Un-si TFT LCD |
| Interfaccia di segnale: | LVDS (1 ch, 6/8-bit), connettore 20 pin | Intervallo di temperatura: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -30 ~ 80 °C |
| Evidenziare: | Pannello 450CD/M2 di TFT LCD,Pannello di AA121TD02 TFT LCD,12 |
||
| Informazioni di base: | Marchio del pannello |  |
Modello di pannello | AA121TD02 |
|---|---|---|---|---|
| Dimensione diagonale | 12.1" | Applicazione |
|
|
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | -30 ~ 80 °C | Temperatura di stoccaggio. | -30 ~ 80 °C |
| Stato della RoHS | |
Vibrazione | 1.0G (9,8 m/s2 |
| Caratteristiche dei pixel: | Format pixel | 1280 ((RGB) × 800 [WXGA] | Punte di passo | 0.068 × 0,204 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.204 × 0,204 mm (H × V) [124PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 261.12 × 163,2 mm (H × V) | Zona di Bezel | 263.52×165,60 mm (H×V) |
| Il contorno Dim. | 283 × 185,1 mm (H × V) | Profondità del profilo | 9.7±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 16:10 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 620 g (tipo) | Superficie |
Antiglare, rivestimento duro (3H)
|
| Informazioni di base: | Brillantezza | 450 cd/m2 (Typ.) | Rapporto di contrasto | 7001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/80/60 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 4/12 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.30 (massimo) ((5 punti) |
|
| 1931 Color Gamlt: | Rapporto NTSC | 39% | sRGB | 55% di copertura |
| Adobe RGB | 41% di copertura | DCI-P3 | 41% di copertura | |
| Rec.2020 | Copertura del 29% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frequenza di fotogramma: | 60 HzScansione inversa:
| Sì (180°) |
|---|---|---|
| Consumo di energia: | 9.4W (tipo) |
| Caratteristiche della retroilluminazione: | Forma della lampada | - | Tipo di lampada | WLED | Tempo di vita | 100K (tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - No, no. | Importo | - | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | Con driver a LED |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | ConfigurazioneH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JAE | FI-S6P-HFE | 1.25 mm | 6 perni | 1 pezzo | ||
| Guida elettrica: | Input di tensione | 12.0±1.2V | Input corrente | 650/890mA (tipo/massimo) | ||
| Consumo | 7.8W (tipo) | |||||
| Sistema di segnale: | LVDS (1 ch, 6/8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 650/890mA (tipo/massimo) | ||
| Consumo | 2.15W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| I-PEX | 20186-020E-11F | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-010H | |
