Dettagli:
|

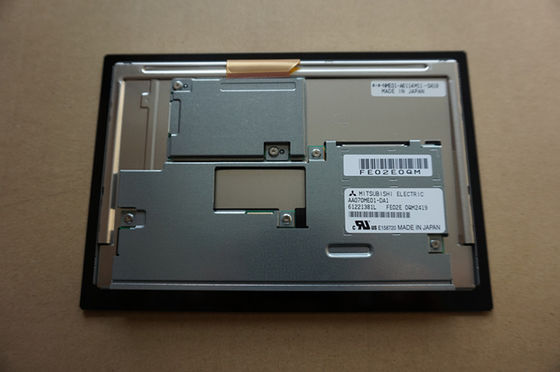

| Numero di modello: | AA070ME01 | Marchio: | Mitsubishi |
|---|---|---|---|
| Dimensione: | 7 pollici | Risoluzione: | 800×480 RGB |
| Brillantezza: | 1000cd/m2 | Intervallo di temperatura: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -30 ~ 80 °C |
| Evidenziare: | Pannello di SVGA 82PPI TFT LCD,Pannello industriale dell'affissione a cristalli liquidi di WLED LVDS |
||
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
 |
AA070ME01 | a-Si TFT-LCD, LCM | - | |
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 1000 (Tipico) | 80/80/60/80 (tipo) | 4/12 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle 12 | TN, normalmente bianco, trasmissibile | 600: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 54% | 76% | 56% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.30 (massimo) ((5 punti) |
||
| Prestazioni: | Tecnologia 3D | Visibilità della luce solare | Riflessione |
| - | Leggibile alla luce solare | ||
| Dimensione del pannello: | 7.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 480 [WVGA] | Striscia verticale RGB | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 152.4 ((H) × 91.44 ((V) | 154.4 ((H) × 93.5 ((V) | 169.8 ((H) × 109.7 ((V) | 80,9±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 159 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 200 g (tipo) | - | Antiglare, rivestimento duro (3H) | ||
| Scansione inversa: | Sì (180°) | |
|---|---|---|
| Frequenza verticale: | 60 HzConsumo di energia:
| 4.5W (tipo) |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità |
Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 100K (Tip.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | ConfigurazioneH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JAE | FI-S6P-HFE | 1.25 mm | 6 perni | 1 pezzo | ||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 12.0±1.2V | 290/350mA (tipo/massimo) | 3.48W (tipo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 300/400mA (tipo/massimo) | 0.99W (Tip.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FI-SEB20P-HFE | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-010H | |
