Dettagli:
|

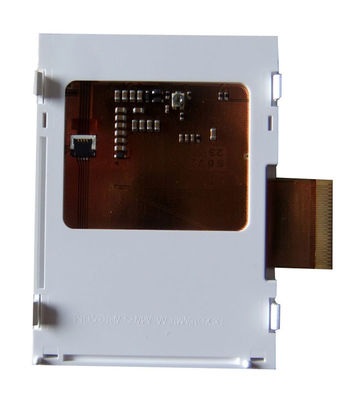

| Numero di modello: | TX06D15VM1EAA | Marchio: | HITIACH |
|---|---|---|---|
| Dimensione: | 2.2 pollici | Risoluzione del Parlamento europeo: | 176 ((RGB) × 220, QCIF+, 128PPI |
| Brillantezza: | un ² di 60 cd/m (tipo.) | Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C |
| Evidenziare: | Pannello di VGA 76PPI TFT LCD,Pannello di 45% NTSC TFT LCD |
||
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| TX06D15VM1EAA | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| - | -20 ~ 70 °C | -30 ~ 80 °C | - | |
| Progettato per: | ||||
| Caratteristiche specifiche: |
|
|||
| Commenti: | 2 in 1 FPC | |||
| Dimensione del pannello: | 2.2 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 176 ((RGB) × 220, QCIF+ | Striscia verticale RGB | 0.066×0.198 mm | 0.198×0.198 mm [128PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 34.848×43,56 mm | - | 41.85×56 mm | 4.6 (tipo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 45 (W: H) | Tipo ritratto | ||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 13.8g (tipo) | |||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 60 cd/m2 (Typ.) | IPS, normalmente nero, trasflettivo | 401:1 (Tipico) (Trasmissivo) 15:1 (Tipico) (Riflettente) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| - | Simmetria | 35 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 3917K | 65K/262K | X:0.380; Y:0.360 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 17% | 24% | 18% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 17% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.30 (massimo) 9 punti | ||
| Prestazioni: | Tipo 3D | Visibilità esterna | Riflessione |
| - | Leggibile alla luce solare | 15/20% (min./tipo) | |
| Scansione inversa: | - No, no. |
|---|---|
| Dettagli D-IC: | HD66772 integrato + HD66774S |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| - | 2.8/2.8V (tipo) ((VCC/VCI) | - | ||||
| Voltaggio per segnali di visualizzazione: | -0,3V≤VIL≤0,15VCC; 0,7VCC≤VIH≤VCC | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | FPC | RGB parallelo + SPI | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 45 perni | |||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | Parallelamente | 1S3P | - | - | |
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale del pannello | |||||
