Dettagli:
|

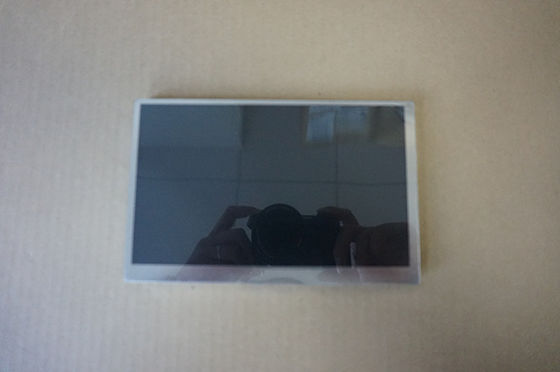

| Numero di modello: | TX18D44VM2BAA | Marchio: | HITIACH |
|---|---|---|---|
| Dimensione: | 7.0 inchi | Risoluzione del Parlamento europeo: | 800 ((RGB) × 480 [WVGA] 133PPI |
| Brillantezza: | 400 cd/m2 (Typ.) | Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 80 °C; Temperatura di stoccaggio: -30 ~ 80 °C; Livello di vibraz |
| Evidenziare: | Pannello LVDS di TFT LCD,Modulo di LVDS TFT LCD,Esposizione dell'affissione a cristalli liquidi di tocco di VGA video |
||
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| TX18D44VM2BAA | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -20 ~ 80 °C | -30 ~ 80 °C | 2.0G (19,6 m/s2) |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 400 (Tipico) | 70/70/65/65 (tipo) | 20 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| - | TN, normalmente bianco, trasmissibile | 600: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 9480K | 262K (6-bit) | X:0.280; Y:0.300 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 49% | 68% | 51% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.43 (massimo) 9 punti | ||
| Dimensione del pannello: | 7.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 480 [WVGA] | Striscia verticale RGB | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.5 ((H) × 93.44 ((V) | 165 ((H) × 106 ((V) | 4.9/8.3 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 159 (H:V) | ||

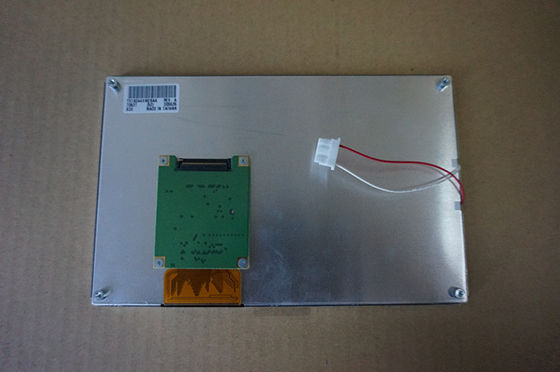

| Montaggio: | Fori di montaggio posteriori (4-M2) sul palo | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 128 g (tipo) | ||||
| Scansione inversa: | Sì (U/D, L/R) |
|---|---|
| Frequenza verticale: | 60 Hz |
| Consumo di energia: | 2.06W (tipo) |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 3S9P | Array | 40K (Tip.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 12.0±0,5V | 108 mA (tipo) | 1.3W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 1 pezzo | BLE-3PINS-ANC | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 230 mA (tipo) | 0.76W (tipo) | ||||
| Voltaggio per segnali di visualizzazione: | 0≤VIL≤0,2VDD; 0,8VDD≤VIH≤VDD | |||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | CMOS (1 ch, 6 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JAE | FA5B040HP1 | 0.5 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 152,4 ((W) × 91,44 ((H) mm, una dimensione del contorno di 165 ((W) × 106 ((H) × 8,3 ((D) mm, una dimensione della zona di visualizzazione di 155,5 ((W) × 93.44 ((H) mm, peso netto di 128 g (tipo). Come prodotto TN, normalmente bianco, LCM trasmissivo, TX18D44VM2BAA può fornire 400 cd/m2 di luminosità del display 600:1 rapporto di contrasto trasmissivo, 70/70/65/65 (tipo.) ((CR≥10) (L/R/U/D) angolo di visione, e tempo di risposta di 20 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di 262K di colori,anche con prestazioni di gamma cromatica del 45% (NTSC)Questo prodotto ha adottato 3S9P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 40K ore, è inoltre necessario un driver di retroilluminazione esterno.TX18D44VM2BAA utilizza CMOS (1 ch, 6 bit) in quanto è un sistema di input del segnale, che è collegato da un connettore a 40 pin con una tensione di alimentazione di 3,3 V (Typ.).
