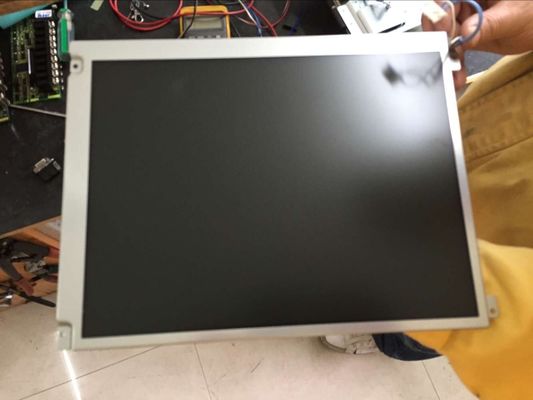

Dettagli:
|
| Numero di modello: | TX23D201VM0BPA | Dimensione: | 9.0 inchi |
|---|---|---|---|
| Risoluzione del Parlamento europeo: | 800 ((RGB) × 480 (WVGA) 103PPI | Brillantezza: | un ² di 800 cd/m (tipo.) |
| Intervallo di temperatura: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -20 ~ 70 °C; Livello di vibr | ||
| Evidenziare: | Pannello LVDS di TFT LCD,Modulo di LVDS TFT LCD,Esposizione dell'affissione a cristalli liquidi di tocco di VGA video |
||
| Informazioni di base: | Marchio del pannello | Modello di pannello | TX23D201VM0BPA | |
|---|---|---|---|---|
| Dimensione diagonale | 9.0" | Applicazione | ||
| Tipo di pannello | a-Si TFT-LCD, LCM | Alias del modello | - | |
| Affidabilità: | Temperature operative. | -20 ~ 70 °C | Temperatura di stoccaggio. | -30 ~ 80 °C |
| Stato della RoHS | Vibrazione | 2.0G (19,6 m/s2) | ||
| Caratteristiche specifiche: |
|
|||
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 480 [WVGA] | Punte di passo | 0.082 × 0,246 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.246 × 0,246 mm (H × V) [103PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 196.8 × 118,08 mm (H × V) | Zona di Bezel | - |
| Il contorno Dim. | 218 × 135 mm (H × V) | Profondità del profilo | 120,65±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 159 (H:V) | Stile di forma | ||
| Touch Screen: | Punti di contatto | 1 punto | Segnale TP | - |
| Controller TP | senza touch controller | Dispositivo touch | Tocco resistivo a 4 fili | |
| Fori e parentesi: | Fori di montaggio posteriori (4-Φ2.88) | |||
| Altre caratteristiche: | Peso | 415 g (tipo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 800 cd/m2 (Typ.) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità ottica | IPS, normalmente nero, trasmettitore | |
| Direzione di visione | Simmetria | Tempo di risposta | 40 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.320" Wy:0.310 | Numeri dei colori | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Temperatura del colore | 6239K | Uniformità bianca | 1.33 (massimo) 9 punti | |
| 1931 Color Gamlt: | Rapporto NTSC | 56% | sRGB | Copertura del 77% |
| Adobe RGB | Copertura del 58% | DCI-P3 | Copertura del 58% | |
| Rec.2020 | Copertura del 42% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Transmittanza |
| Frequenza di fotogramma: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (180°) |
| Consumo di energia: | 7.52W (tipo) |
| Caratteristiche della retroilluminazione: | Forma della lampada | - | Tipo di lampada | WLED | Tempo di vita | 70K (tip.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | - | Posizione | Tipo di luce di bordo | |
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | Con driver a LED |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | SM08B-SRSS-TB | 10,0 mm | 8 perni | 1 pezzo | BDE-8PINS-VVVNNGGG | |
| Guida elettrica: | Input di tensione | 12.0V (tipo) | Input corrente | 510±40mA | ||
| Consumo | 6.12W (tipo) | |||||
| Sistema di segnale: | LVDS (1 ch, 6/8-bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 430/560mA (tipo/massimo) | ||
| Consumo | 1.4W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JAE | FI-SEB20P-HF13E | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-010F | |
