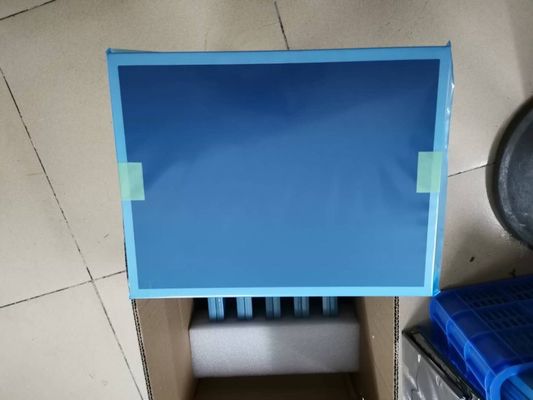

Dettagli:
|
| Numero di modello: | TM150TDSG52 | Marchio: | AVIC |
|---|---|---|---|
| Dimensione: | A 15,0 pollici | Risoluzione del Parlamento europeo: | 1024 (RGB) ×768 (XGA) 85PPI |
| Brillantezza: | 250 cd/m2 (Typ.) | Tipo di lampada: | WLED |
| Interfaccia del segnale: | LVDS | Intervallo di temperatura: | Temperatura di conservazione: -20 ~ 65 °C Temperatura di funzionamento: 0 ~ 65 °C |
| Angolo di visione: | 80/80/80/80 (tipo) | ||
| Evidenziare: | Lampadina Tianma TFT di WLED,Pannello LCD di WQVGA TIANMA |
||
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| TM150TDSG52 | a-Si TFT-LCD, LCM | - | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| 0 ~ 65 °C | -20 ~ 65 °C |
| Dimensione dello schermo: | 15.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1024 ((RGB) × 768, XGA | Striscia verticale RGB | 0.099×0.297 mm | 0.297×0.297 mm [85PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 304.128×228.096 mm | 307.4×231,3 mm | 326.5 × 253,5 mm | 110,8 ± 0,3 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 10,00 kg (Tip.) | - | Antiglare | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 250 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 6001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| - | 80/80/80/80 (tipo) | 3/5 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 63% | 80% | 62% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 65% | 47% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.33 (Tipo/massimo) | ||
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Consumo di energia: | 7.5W (tipo) |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 30K ((Min.) | - | - | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Collegamento | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| STM | MSB24038P5 | 1 pezzo | 5 perni | 1.25 mm | ||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 12.0V (tipo) | 750/800mA (tipo/massimo) | |||||
TM150TDSG52 supporta un display 1024 ((RGB) × 768 (XGA) con rapporto di aspetto 4:3 (W: H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 304.128 ((W) × 228.096 ((H) mm, dimensioni di contorno di 326,5 ((W) × 253,5 ((H) × 12,1 ((D) mm, dimensioni di area di visualizzazione di 307,4 ((W) × 231,3 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 1,00Kgs (Typ.Prodotto LCM trasmissivo, TM150TDSG52 può fornire 250 cd/m2 luminosità del display 600:1 rapporto di contrasto trasmissivo, 80/80/80/80 (Typ.)La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori del 60% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 30K oreTM150TDSG52 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
