Dettagli:
|

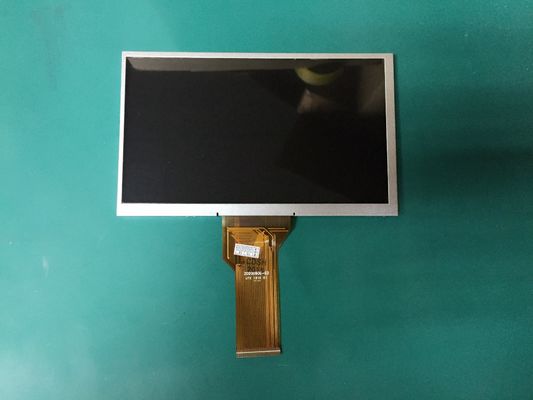

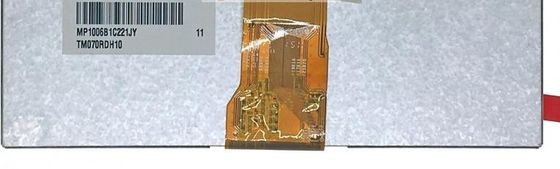

| Numero di modello: | TM070RDH10-11 | Marchio: | TiANMA |
|---|---|---|---|
| Dimensione: | 7.0 inchi | Risoluzione del Parlamento europeo: | 800 ((RGB) × 480, WVGA, 134PPI |
| Angolo di visione: | 70/70/50/70 (tipo.) (CR≥10) | Brillantezza: | un ² di 350 cd/m (tipo.) |
| Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C | ||
| Evidenziare: | Pannello LCD di QVGA TIANMA,Pannello LCD di SVGA TIANMA |
||
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| TM070RDH10-11 | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -20 ~ 70 °C | -30 ~ 80 °C | - | ||
| Progettato per: |
|
|||
| Caratteristiche specifiche: |
|
|||
| Commenti: | 80.15 mm di lunghezza FPC | |||
| Dimensione del pannello: | 7.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 800 ((RGB) × 480, WVGA | Striscia verticale RGB | 00,0642 × 0,1790 mm | 0.1926×0.1790 mm [134PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 1540,08 × 85,92 mm | 1570,08 × 89,39 mm | 164.9×100 mm | 50,7 ± 0,3 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 160 g (tipo) | Antiglare | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 5001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 70/70/50/70 (tipo) | Alle 12 | 25 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6371K | 262K/16.7M (6-bit / 6-bit + Dithering) | X:0.315; Y:0.330 | |
| 1931 Color Gamlt: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 50% | 70% | 52% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.33 (Tipologia) (9 punti) | ||
| Framerate: | 60 Hz |
|---|---|
| Scansione inversa: | Sì (U/D, L/R) |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 10/55/0.3/0.3mA (Max.) ((ICC/IDD/IGH/IGL) | 3.3/12.5/22.0/-7.0V (tipo) ((VCC/AVDD/VGH/VGL) | - | ||||
| Voltaggio per segnali di visualizzazione: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | FPC | RGB parallelo (1 ch, 6/8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 0.5 mm | 50 perni | DRGB-50P1C8B-115A | |||
