Dettagli:
|

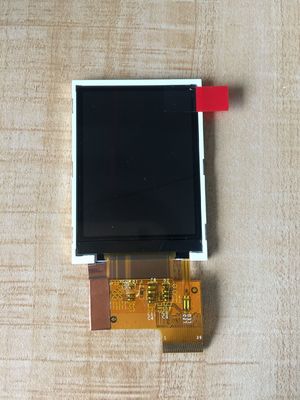

| Numero di modello: | TM022HDHT1-05 | Marchio: | TiANMA |
|---|---|---|---|
| Dimensione: | A 2,2 pollici | Risoluzione del Parlamento europeo: | 240 ((RGB) × 320 (QVGA) 180PPI |
| Brillantezza: | 90 cd/m2 (Typ. | Angolo di visione: | 40/45/48/45 (tipo) |
| Intervallo di temperatura: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -20 ~ 70 °C | ||
| Evidenziare: | Pannello LCD di QVGA TIANMA,Pannello LCD di SVGA TIANMA |
||
| Dettaglio di base: | Produttore | Nome del modello | TM022HDHT1-05 2 Compatibile | |
|---|---|---|---|---|
| Tipo di pannello | a-Si TFT-LCD, LCM | Un altro nome | - | |
| Dimensione del pannello | 2.2 pollici | Progettato per |
|
|
| Classificazione massima: | Temperatura OP | -20 ~ 70 °C | Temperatura ST | -30 ~ 80 °C |
| Informazioni di base: | Luminanza | 90 cd/m2 (Typ.) | Rapporto di contrasto | 120: 1 (Tipico) (trasmettitore) |
|---|---|---|---|---|
| Buona vista a | Alle 12 | Velocità di risposta | 35 (Tipo) (Tr+Td) (ms) | |
| Angolo di visione | 40/45/48/45 (tipo) | Modalità di funzionamento | BCE, normalmente bianco, trasflettivo | |
| Performance dei colori: | Cromaticità | Wx:0.310" Wy:0.300 | Colore di supporto | 262K (6-bit) |
| Temperatura del colore | 6989K | Uniformità bianca | 1.25 (Tipico) (9 punti) | |
| Prestazioni di visualizzazione: | Visibilità esterna | Leggibile alla luce solare | Trasmissività | - |
| Tecnologia 3D | - | Riflessione | 60,8% (Typ.) |
| Caratteristiche dei pixel: | Numero di pixel | 240 ((RGB) × 320 [QVGA] | Disposizioni | Striscia verticale RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.047×0.141 mm | Pixel Pitch ((W×H) | 0.141×0.141 mm [180PPI] | |
| Dimensione fisica: | Visualizzazione attiva | 33.84 ((W) × 45.12 ((H) mm | Complessivamente Dim. | 40.6 ((W) × 56.6 ((H) mm |
| Apertura del bezzolo | 36.04 ((W) × 47.32 ((H) mm | Profondità complessiva | 2.7 (tipo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rettangolo piatto | Orientazione | Tipo ritratto |
| Rapporto di aspetto (W:H) | 3:4 | Stile di forma | ||
| Altri dettagli: | Massa | 120,7 g | Superficie | Rivestimento trasparente e duro (3H) |
| Tasso di aggiornamento: | 60 Hz |
|---|---|
| Scansione inversa: | - No, no. |
| Controllo del guidatore: | ILI9340 integrato |
| Controllo del tempo (T-CON): | T-CON incorporato |
| Segnale elettrico: | Corrente di input | 10 mA (tipo) | Voltaggio di ingresso | 2.8V (tipo) (VDD) | ||
|---|---|---|---|---|---|---|
| Consumo | - | Interfaccia del segnale | RGB parallelo (1 ch, 6 bit) + SPI | |||
| Voltaggio logico per segnali: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | FPC | ||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Importo del pin | Assegnazione di pin |
| 1 pezzo | 0.3 mm | 39 perni | ||||
| Caratteristiche della lampada: | Forma della lampada | 1 stringa | Tipo di lampada | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Scambio | - | Importo | 4S1P | La vita | 20K (Tip.) (ore) | |
| Lampada elettrica: | Corrente di input | 20 mA (tipo) | Voltaggio di ingresso | 12.8V (tipo) | ||
| Consumo | 256 mW (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo fisico | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | - No, no. | |||||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 33,84 mm, dimensioni di contorno di 40,6 mm, dimensioni di area di visualizzazione di 36,04 mm.32 ((H) mm, con trattamento superficiale di rivestimento trasparente e duro (3H), peso netto di 12,7 g. Come prodotto LCM ECB, normalmente bianco e riflettente, TM022HDHT1-05 può fornire una luminosità di visualizzazione di 90 cd/m2:1 rapporto di contrasto trasmissivo, 40/45/48/45 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12 e tempo di risposta di 35 (Tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 30% (NTSC).Questo prodotto ha adottato 4S1P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K oreTM022HDHT1-05 utilizza Parallel RGB (1 ch, 6-bit) + SPI come sistema di input del segnale,che sono collegati da 39 pin FPC con tensione di alimentazione di 2.8V (tipo) (VDD).
