Dettagli:
|
| Numero di modello: | TM121SCS01 | Marchio: | AVIC |
|---|---|---|---|
| Dimensione: | A 12,1 pollici | Risoluzione del Parlamento europeo: | 800 ((RGB) × 600, SVGA, 82PPI |
| Brillantezza: | 400cd/m2 | Angolo di visione: | 70/70/50/60 (tipo.) (CR≥10) |
| Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C | ||
| Evidenziare: | Pannello LCD di QVGA TIANMA,Pannello LCD di SVGA TIANMA |
||
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Dimensione del pannello: | 12.1 pollice | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 800 ((RGB) × 600, SVGA | Striscia verticale RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 246 × 184,5 mm | 249.0×188,3 mm | 279×209 mm | 11.0 (massimo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 43 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Fori per il montaggio della faccia (7 pezzi) sulla lunetta sinistra e destra | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 425 g | Antiglare | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 6001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 70/70/50/60 (tipo) | Alle sei. | 10/25 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6485K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 57% | 79% | 60% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.25/1.33 (Tipo/massimo) | ||
| Consumo di energia: | 6.8W (tipo) |
|---|---|
| Framerate: | 60 Hz |
| Scansione inversa: | - No, no. |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 270/325mA (tipo/massimo) | 3.3V (tipo) | - | ||||

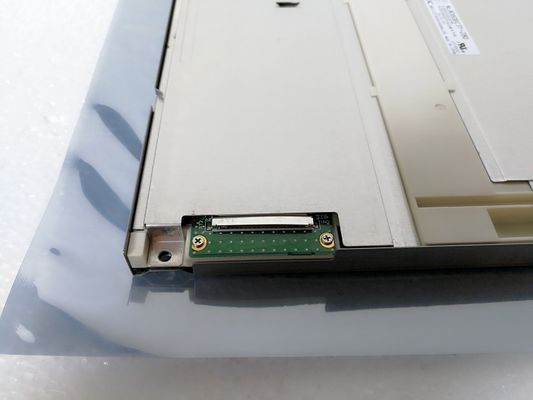

| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | Collegamento | LVDS (1 ch, 6/8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| STM | MSB240420HE | 1 pezzo | 1.25 mm | 20 perni | LVDS-20P1C8B-080B | |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | Diritta. | 2 pezzi | 50K ((Tip.) | - | |
| CCFL Electrical: | Input corrente | Input di tensione | Consumo | |||
| 6.0mA (tipo) | 770V (tipo) | |||||
| Voltaggio di accensione | Frequenza della lampada | |||||
| 930/1120V (Max.) ((Ta=+25/0°C) | 40/55/60KHz (min./tipo/massimo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Conduttore CCFL | |||
| - | Collegamento | - No, no. | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JST | BHSR-02VS-1 | 2 pezzi | 3.5 mm | 2 perni | BLL-2PINS-HL | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 246 ((W) × 184.5 ((H) mm, una dimensione di contorno di 279 ((W) × 209 ((H) × 11 ((D) mm, una dimensione di area di visualizzazione di 249.0 ((W) × 188.3 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 425 g. Come prodotto LCM TN, normalmente bianco e trasmissivo, TM121SCS01 può fornire 400 cd/m2 di luminosità del display con un rapporto di contrasto trasmissivo di 600:1,70/70/50/60 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 10/25 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni punto, presentando così una tavolozza di colori 262K/16.2M, anche con prestazioni di gamma cromatica del 55% (NTSC).Questo prodotto ha adottato 2 pcs CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 50K oreTM121SCS01 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (tipo- Sì.
