Dettagli:
|

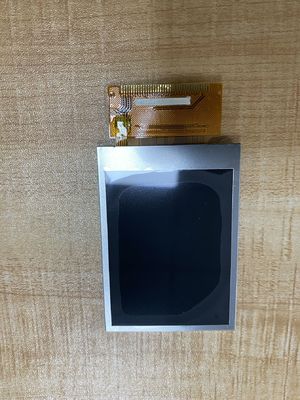

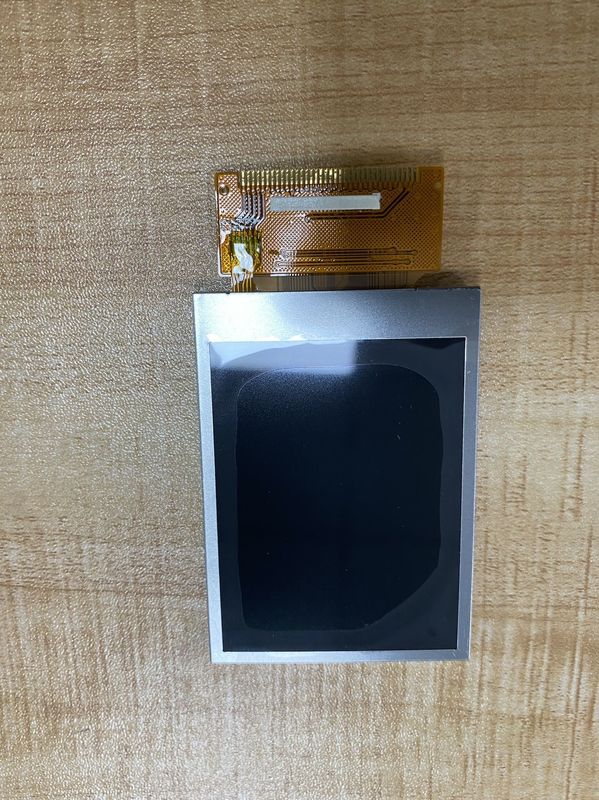

| Numero di modello: | TM032LDH03 | Marchio: | TiANMA |
|---|---|---|---|
| Dimensione: | A 3,2 pollici | Risoluzione del Parlamento europeo: | 240 ((RGB) × 400 [WQVGA] 145PPI |
| Angolo di visione: | 70/70/70/60 (tipo) | Intervallo di temperatura: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |
| Brillantezza: | un ² di 350 cd/m (tipo.) | ||
| Evidenziare: | Schermo LCD di XGA TIANMA,WQVGA TIANMA TFT LCD |
||
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| TM032LDH03 | a-Si TFT-LCD, LCM | - | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| -20 ~ 70 °C | -30 ~ 80 °C | - | ||
| Applicazione: | ||||
| Caratteristiche tipiche: |
|
|||
| Commenti: | 8/16/18 bit 8080 CPU, 18 bit RGB, SPI, 2 in 1 FPC, FPC lato destro (7.75mm) | |||
| Dimensione dello schermo: | 3.2" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 240 ((RGB) × 400, WQVGA | Striscia verticale RGB | 00,058 × 0,174 mm | 0.174×0.174 mm [145PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 41.76×69,6 mm | 42.96×70.80 mm | 48.4 × 81,5 mm | 20,15 ± 0,15 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 3:5 | Tipo ritratto | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 16.6 g | - | Rivestimento trasparente e duro (3H) | ||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 5001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 70/70/70/60 (tipo) | 20/30 (Tipo/massimo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 9969K | 65K/262K | X:0.280; Y:0.290 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 63% | 85% | 66% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 65% | 47% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25 (Tipico) (9 punti) | ||
| Scansione inversa: | - No, no. |
|---|---|
| Lista dei driver IC: | Fabbricazione di apparecchiature per il controllo delle emissioni |
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 20K (Tip.) | 1S6P | Parallelamente | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 3.2V (tipo) | 15/25mA (tipo/massimo) | 288 mW (Typ.) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Incluso nell'interfaccia del segnale | |||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 2.8/2.8V (Tipo) (IOVCC/VCC) | - | - | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| CPU/RGB/SPI | FPC | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| 1 pezzo | 45 perni | 0.3 mm | ||||
