Dettagli:
|
| Dimensione diagonale: | 12,3» | Risoluzione del Parlamento europeo: | 1920 (RGB) ×720 167PPI |
|---|---|---|---|
| Area attiva: | 292,032 (W)×109.512 (H) millimetro | Dimensione del profilo: | 307.9 ((W) × 130.27 ((H) mm |
| Brillantezza: | un ² di 800 cd/m (tipo.) | L'angolo di visione 80/80/80/80 (tipo): | 80/80/80/80 (tipo) |
| Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di conservazione: -40 ~ 90 °C | Rapporto di contrasto: | 1000:1 (tipo.) (il TM) |
| Risposta: | 30 (tipo.) |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| AV123Z7M-N11 | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -30 ~ 85 °C | -40 ~ 90 °C |
| Dimensione del pannello: | 12.3 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1920 ((RGB) × 720 | Striscia verticale RGB | 0.0507×0.1521 mm | 0.1521×0.1521 mm [167PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 292.032×109.512 mm | 2950,03 × 112,51 mm | 3070,9 × 130,27 mm | 7.6 (tipo) mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 83 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Pallone di montaggio posteriore (5 pezzi) | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 520±50 g | |||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 800 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 80/80/80/80 (tipo) | Simmetria | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6638K | 16.7M (8-bit) | X:0.310; Y:0.330 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 90% | 70% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variazione di luminosità: | 1.33 (massimo) 9 punti | ||
| Prestazioni: | Tipo 3D | Visibilità esterna | Riflessione |
| - | Leggibile alla luce solare | ||
| Consumo di energia: | 10W (tipo) |
|---|---|
| Framerate: | 60 Hz |
| Scansione inversa: | - No, no. |
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| - | 3.3/6.27/-12/18V (tipo) ((VCC/AVDD/VGH/VGL) | 1.1W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | Collegamento | LVDS (2 ch, 8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| JAE | FI-RE41S-HF | 1 pezzo | 0.5 mm | 41 perni | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 4 corde | 9S4P | 50K ((Min.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 80 mA (tipo) | 27.9V (tipo) | 8.9±1.1W | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Collegamento | - No, no. | ||||
| Dettaglio dell'interfaccia | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| HRS | FH52-10S-0.5SH | 1 pezzo | 0.5 mm | 10 perni | ||

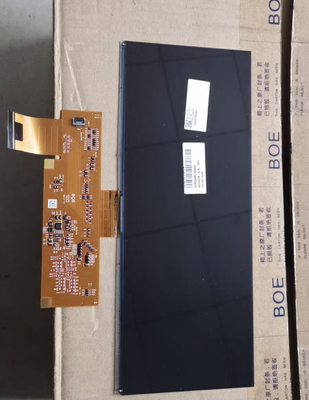

Per quanto riguarda i dettagli meccanici, ha un'area attiva di 292.032 mm, dimensioni di contorno di 307.9 mm, dimensioni di area di visualizzazione di 295 mm.03(W) × 112.51 ((H) mm, peso netto di 520±50g. Come prodotto LCM trasmissivo ADS, normalmente nero, AV123Z7M-N11 può fornire una luminosità di 800 cd/m2 di schermo 1000:1 rapporto di contrasto trasmissivo, 80/80/80/80 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione sulla simmetria e un tempo di risposta di 30 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16Questo prodotto ha adottato il sistema di retroilluminazione 9S4P WLED che è stato posizionato come tipo di luce Edge e ha una durata di vita di 50K ore,È inoltre necessario un driver di retroilluminazione esterno. AV123Z7M-N11 utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, collegato da 41 pin di connettore con tensione di alimentazione di 3.3/6.27/-12/18V (Tipo.) ((VCC/AVDD/VGH/VGL).
