Dettagli:
|
| Marchio: | Chimei Innolux | Dimensione diagonale: | 5,6" |
|---|---|---|---|
| Risoluzione: | 640 ((RGB) × 480, VGA 143PPI | Area attiva: | 112.896 ((W) × 84.672 ((H) mm |
| Brillantezza: | 350 cd/m2 (Typ.) | Angolo di visione: | 70/70/50/70 (tipo.) (CR≥10) |
| Voltaggio di ingresso: | 3.3V (Tipo) (VCC) | Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di conservazione: -30 ~ 80 °C |

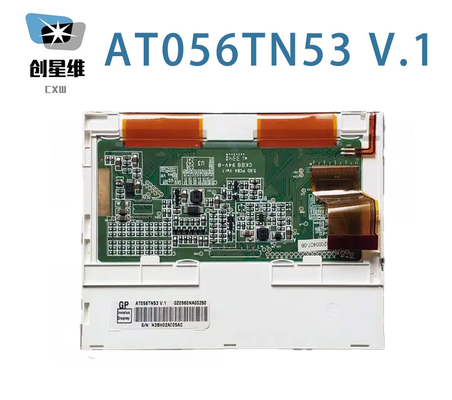

| Informazioni di base: | Marchio | Modello | AT056TN53 V.1 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per |
|
|
| Dimensione dello schermo | 5.6" | Alias | AT056TN53 V1 | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 80 °C | Temperature operative. | -20 ~ 70 °C |
| Caratteristiche dei pixel: | Risoluzione | 640 ((RGB) × 480, VGA | Punteggio (mm) | 00,0588 × 0,1764 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.1764×0.1764 (H×V) [143PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 112.896 ((H) × 84.672 ((V) | Superficie di Bezel ((mm) | 115.90 ((H) × 87.67 ((V) |
| Contorno Dim. ((mm) | 126.5 ((H) × 100 ((V) | Profondezza ((mm) | 5.7±0.3 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 43 (H:V) | Orientazione | Tipo di paesaggio | |
| Altre specifiche: | Peso | 83.1g (tipo) | Trattamento | Antiglare |
| Informazioni di base: | Luminanza ((cd/m2) | 350 (Tipico) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 70/70/50/70 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle sei. | Risposta (s) | 10/15 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.310; Y:0.330 | Colori di visualizzazione | 262K (6-bit) |
| Temperatura del colore | 6638K | Uniformità bianca | 1.33/1.43 (Tipo/massimo) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (Tipo) (VCC) | Fornitura corrente | 200/250mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 660 mW (tipo.) | |||||
| Tipo di segnale: | RGB parallelo (1 ch, 6 bit) | Tensione del segnale | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | FPC | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| 1 pezzo | 40 perni | 0.5 mm | DRGB-40P1C6B-260B | |||
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 20K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 5.0±0.2V | Fornitura corrente | 380/450mA (tipo/massimo) | ||
| Consumo | 1.90W (tipo) | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 112.896 ((W) × 84.672 ((H) mm, dimensioni di contorno di 126.5 ((W) × 100 ((H) × 6 ((D) mm, dimensioni di area di visualizzazione di 115.90 ((W) × 87.67 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 83,1 g (tipo). Come prodotto LCM TN, normalmente bianco e trasmissivo, AT056TN53 V.1 può fornire 350 cd/m2 luminosità di visualizzazione 500:1 rapporto di contrasto trasmissivo, 70/70/50/70 (tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 10/15 (tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K oreAT056TN53 V.1 utilizza Parallel RGB (1 ch, 6-bit) come sistema di ingresso del segnale, collegato da 40 pin FPC con tensione di alimentazione di 3.3V (Typ.) ((VCC)
