Dettagli:
|
| Dimensione diagonale: | 7,0" | Risoluzione: | 1024 (RGB) ×600, WSVGA 169PPI |
|---|---|---|---|
| Area attiva: | 153.6 ((W) × 90 ((H) mm | Luminanza: | 350 cd/m2 (Typ.) |
| Angolo di visione: | 75/75/70/75 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -30 ~ 70 °C Temperatura di funzionamento: -20 ~ 60 °C |
| Apertura dell'incastonatura: | 156.4 ((W) × 92.8 ((H) mm |

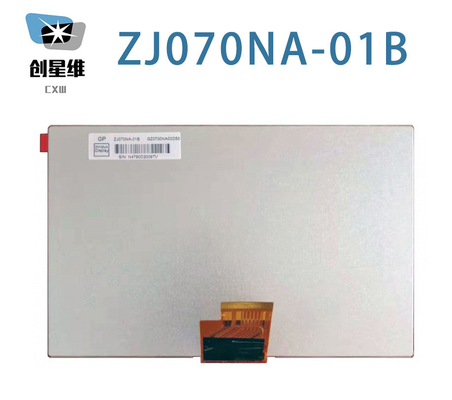

| Informazioni di base: | Marchio | Modello | ZJ070NA-01B | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per |
|
|
| Dimensione dello schermo | 7.0" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 70 °C | Temperature operative. | -20 ~ 60 °C |
| Caratteristiche dei pixel: | Risoluzione | 1024 ((RGB) × 600, WSVGA | Punteggio (mm) | 0.050 × 0,150 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.150×0.150 (H×V) [169PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 153.6 ((H) × 90 ((V) | Superficie di Bezel ((mm) | 156.4 ((H) × 92.8 ((V) |
| Contorno Dim. ((mm) | 165.75 ((H) × 105.39 ((V) | Profondezza ((mm) | 3.4±0.2 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 17:10 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | 113 g | Trattamento | |
| Informazioni di base: | Luminanza ((cd/m2) | 350 (Tipico) | Rapporto di contrasto | 7001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 75/75/70/75 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle sei. | Risposta (s) | 10/15 (Tipo) | |
| Performance dei colori: | Coordinata bianca | X:0.310; Y:0.330 | Colori di visualizzazione | 16.7M (8-bit) |
| Temperatura del colore | 6638K | Uniformità bianca | 1.33/1.43 (Tipo/massimo) |
| Segnale elettrico: | Fornitura di tensione | 3.3/11.0/20.0/-6.8V (Tipo) (DVDD/AVDD/VGH/VGL) | Fornitura corrente | - | ||
|---|---|---|---|---|---|---|
| Consumo | 0.35W (tipo) | |||||
| Tipo di segnale: | LVDS (1 ch, 8 bit) | Tensione del segnale | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | FPC | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| 1 pezzo | 40 perni | 0.5 mm | ||||
| Caratteristiche della retroilluminazione: | Forma | Array | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 3S8P | Tempo di vita | 20K (min.) (ore) | |
| Lampada elettrica: | Fornitura di tensione | 9.3/10.2V (tipo/massimo) | Fornitura corrente | 160/170mA (tipo/massimo) | ||
| Consumo | 1.5W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | - No, no. | |||||
I suoi pixel sono disposti in strisce verticale RGB. Per quanto riguarda i dettagli meccanici, ha un'area attiva di 153,6 ((W) × 90 ((H) mm, dimensioni di contorno di 165,75 ((W) × 105,39 ((H) × 3,6 ((D) mm, dimensioni di area di visualizzazione di 156.4 ((W) × 92.8 ((H) mm, peso netto di 113g. Come prodotto LCM TN, normalmente bianco, trasmissibile, ZJ070NA-01B può fornire 350 cd/m2 luminosità del display 700:1 rapporto di contrasto trasmissibile, 75/75/70/75 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione alle 6 e il tempo di risposta di 10/15 (Typ.) ((Tr/Td) ms. La scala di grigio o la luminosità del subpixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16Questo prodotto ha adottato 3S8P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 20K ore, è inoltre necessario un driver di retroilluminazione esterno.ZJ070NA-01B utilizza LVDS (1 ch, 8-bit) in quanto è un sistema di ingresso del segnale, collegato da 40 pin FPC con tensione di alimentazione di 3.3/11.0/20.0/-6.8V (Tipo.)
