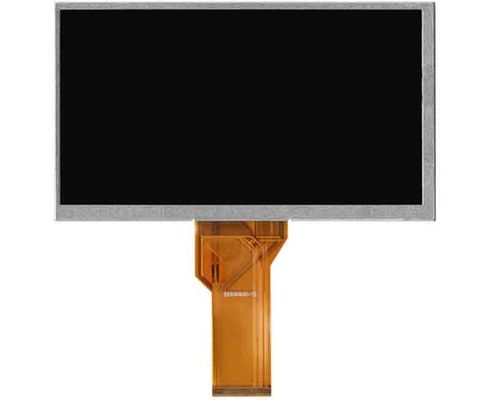

Dettagli:
|
| Marchio: | Innolex | Dimensione diagonale: | 7,0" |
|---|---|---|---|
| Risoluzione: | 1024 (RGB) ×600, WSVGA 169PPI | Area attiva: | 153,6 (W)×90 (H) millimetro |
| Luminanza: | un ² di 500 cd/m (tipo.) | Angolo di visione: | 75/75/70/75 (tipo) |
| Max. Valutazioni: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -30 ~ 80 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Dimensione del pannello: | 7.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1024 ((RGB) × 600, WSVGA | Striscia verticale RGB | 0.050×0.150 mm | 0.150×0.150 mm [169PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 153.6×90 mm | 156.4 × 92,8 mm | 1650,75 × 105,39 mm | 40,80±0,3 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 17:10 (W: H) | Tipo di paesaggio | ||
| Fissazione: | Senza | |||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 156 g | Brillantezza (Nebbia 0%) | ||
| Informazioni di base: | Brillantezza | Modalità di funzionamento | Rapporto di contrasto |
|---|---|---|---|
| 500 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 7001 (Tipico) (Trasmettitore) | |
| L'angolo di visione ((L/R/U/D) | Direzione di visione | Velocità di risposta | |
| 75/75/70/75 (tipo) | Alle sei. | 10/15 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore | Quantità di colore | Colore bianco Colorazione |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.310; Y:0.330 | |
| Variazione di luminosità: | 1.33/1.43 (Tipo/massimo) | ||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (tipo) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Tipo) | 0.35W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | FPC | LVDS (1 ch, 6/8-bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 0.5 mm | 40 perni | ||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 15K (Tip.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 240/300mA (tipo/massimo) | 9.9/10.5V (tipo/massimo) | 2.38W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | - No, no. | ||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 153,6 mm, dimensioni di contorno di 165,75 mm, dimensioni di area di visualizzazione di 156 mm.4 ((W) × 92.8 ((H) mm, con trattamento superficiale di Glare (Haze 0%), peso netto di 156g. Come prodotto TN, Normalmente Bianco, LCM trasmissivo, ZJ070NA-01P può fornire 500 cd/m2 luminosità di display 700:1 rapporto di contrasto trasmissivo, 75/75/70/75 (tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 10/15 (tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori del 70% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 15K oreZJ070NA-01P utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da 40 pin FPC con tensione di alimentazione di 3,3/11.0/20.0/-6.8V (Tipo) (DVDD/AVDD/VGH/VHL).
