Dettagli:
|
| Marchio: | Chimei Innolux | Dimensione diagonale: | 8,0" |
|---|---|---|---|
| Risoluzione: | 1024 (RGB) ×600, WSVGA 148PPI | Area attiva: | 176,64 (W)×99.36 (H) millimetro |
| 176,64 (W)×99.36 (H) millimetro: | 192,8 (W)×116.9 (H) ×6.7 (D) millimetro | Brillantezza: | un ² di 500 cd/m (tipo.) |
| Angolo di visione: | 75/75/70/75 (tipo) | ambiente: | Temperatura di funzionamento: -20 ~ 80 °C; Temperatura di conservazione: -30 ~ 80 °C |
| Informazioni di base: | Marchio | Modello | Tipo | Alias del modello |
|---|---|---|---|---|

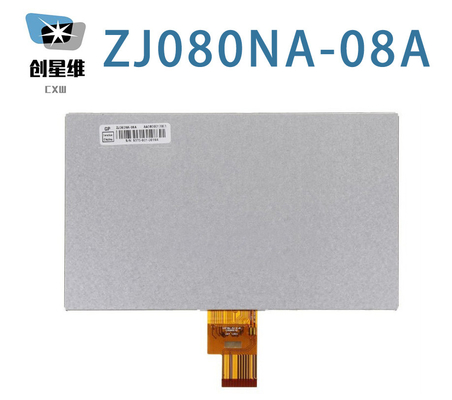

| ZJ080NA-08A | a-Si TFT-LCD, LCM | - | ||
| Affidabilità: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Resistenza alle vibrazioni |
| -20 ~ 80 °C | -30 ~ 80 °C |
| Dimensione del pannello: | 8.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1024 ((RGB) × 600, WSVGA | Striscia verticale RGB | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 176.64×99.36 mm | 1790,84 × 103,16 mm | 192.8×116,9 mm | 60,4 ± 0,3 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | ||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 0.23 kg (Typ.) | |||
| Dimensione del pannello: | 8.0 pollici | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Risoluzione | Disposizione dei pixel | Pitch dei punti (W × H) | Pitch dei pixel (W × H) |
| 1024 ((RGB) × 600, WSVGA | Striscia verticale RGB | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Dimensioni meccaniche: | Area attiva (W × H) | Area di bezel (W × H) | Dimensione del profilo (W × H) | Profondità del profilo |
| 176.64×99.36 mm | 1790,84 × 103,16 mm | 192.8×116,9 mm | 60,4 ± 0,3 mm | |
| Caratteristiche del progetto: | Stile del modulo | Rapporto di aspetto | Orientazione | Stile di forma |
| Rettangolo piatto | 16:9 (W: H) | Tipo di paesaggio | ||
| Altre caratteristiche: | Copertura del pannello | Peso | Superficie | |
| - | 0.23 kg (Typ.) | |||
| Segnale elettrico: | Input corrente | Input di tensione | Consumo | |||
|---|---|---|---|---|---|---|
| 38/21/0.3/0.29mA (tipo) ((IDD/AIDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Tipo) (VDD/AVDD/VGH/VHL) | 0.39W (Tip.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Interfaccia | |||
| - | FPC | LVDS (1 ch, 8 bit) | ||||
| Interfaccia del segnale: | Marchio | Modello | Importo | Pin Pitch | Pini | Assegnazione di pin |
| 1 pezzo | 0.5 mm | 40 perni | ||||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | Forma | Importo | La vita ((Orari) | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 20K (Tip.) | - | |
| WLED elettrico: | Input corrente | Input di tensione | Consumo | |||
| 360/420mA (tipo/massimo) | 9.9/10.5V (tipo/massimo) | 3.56W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Guida WLED | |||
| - | Incluso nell'interfaccia del segnale | - No, no. | ||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 176,64 mm, dimensioni di contorno di 192,8 mm, dimensioni di area di visualizzazione di 179 mm.84(W) × 103.16(H) mm, peso netto di 0,23Kgs (Tipo). Come prodotto LCM TN, normalmente bianco, trasmissivo, ZJ080NA-08A può fornire 500 cd/m2 di luminosità del display 700:1 rapporto di contrasto trasmissivo, 75/75/70/75 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione alle ore 6 e il tempo di risposta di 10/20 (Typ.) ((Tr/Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto,presentando così una palette di 16.7M colori, anche con prestazioni di gamma di colori 70% (NTSC). Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K ore,È inoltre necessario un driver di retroilluminazione esterno. ZJ080NA-08A utilizza LVDS (1 ch, 8-bit) come sistema di ingresso del segnale, collegato da 40 pin FPC con tensione di alimentazione di 3.3/11.0/20.0/-6.8V (Tip.)
