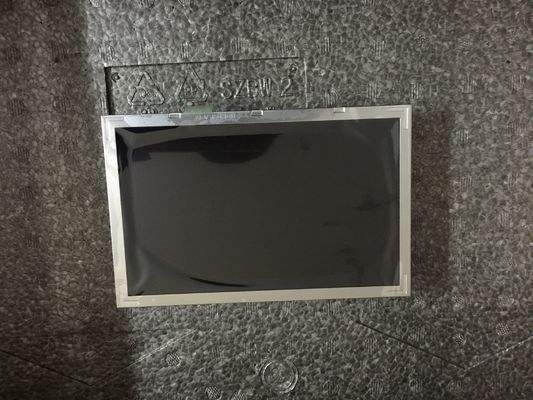

Dettagli:
|
| Marchio: | Chimei Innolux | Dimensione diagonale: | 8,0" |
|---|---|---|---|
| Risoluzione: | 800 ((RGB) × 480, | Il contorno Dim.: | 192,8 (H)×116.9 (V) ×6.7 (D) millimetro |
| Luminanza: | 450 cd/m2 (Typ.) | Angolo di visione: | 70/70/50/70 (tipo.) (CR≥10) |
| Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di stoccaggio: -30 ~ 85 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| AT080TN64 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 450 (tipo) | 70/70/50/70 (tipo) | 10/15 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasmissibile | 500: 1 (Tipico) (trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6638K | 262K/16.2M (6-bit / 6-bit + Dithering) | X:0.310; Y:0.330 | |
| Variante bianca: | 1.33/1.43 (Tipo/massimo) | ||
| Dimensione del pannello: | 8.0" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 480 [WVGA] | Striscia verticale RGB | 0.2208×0.2070 [116PPI] | 0.0736 x 0.2070 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 176.64 ((H) × 99.36 ((V) | 180.1 ((H) × 103.4 ((V) | 192.8 ((H) × 116.9 ((V) | 60,4 ± 0,3 mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 169 (H:V) | ||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 245 g (tipo) | - | Antiglare | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 3S12P | Array | 20K ((Min.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 9.3±0,9V | 240 ± 24 mA | 2.232W (Tipo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Incluso nell'interfaccia del segnale | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3/10.4/16.0/-7.0V (Tip.) ((DVDD/AVDD/VGH/VGL) | 4.0/20.0/0.2/0.2mA (tipo) ((DIDD/AIDD/IGH/IGL) | 0.226W (tipo.) | ||||
| Voltaggio per segnali di visualizzazione: | 0≤0.1DVDD≤0.3DVDD; 0.7DVDD≤0.9DVDD≤DVDD | |||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | RGB parallelo (1 ch, 6/8-bit) | FPC | ||||
| Dettagli FPC: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 0.5 mm | 50 perni | 1 pezzo | DRGB-50P1C8B-115A | |||

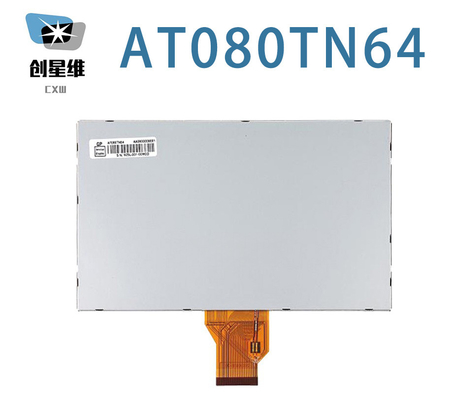

Per quanto riguarda i dettagli meccanici, ha un'area attiva di 176,64 mm, dimensioni di contorno di 192,8 mm, dimensioni di area di visualizzazione di 180.1 ((W) × 103.4 ((H) mm, con trattamento superficiale di Antiglare, peso netto di 245 g (tipo). Come prodotto LCM TN, normalmente bianco, trasmissivo, AT080TN64 può fornire 450 cd/m2 luminosità di visualizzazione 500:1 rapporto di contrasto trasmissivo, 70/70/50/70 (tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 10/15 (tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Dithering per ogni punto, presentando così una tavolozza di colori da 262K/16.2M, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato 3S12P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K oreAT080TN64 utilizza Parallel RGB (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da 50 pin FPC con tensione di alimentazione di 3.3/10.4/16.0/-7.0V (Tipo) (DVDD/AVDD/VGH/VGL)
