Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 8,0" |
|---|---|---|---|
| Risoluzione: | 800 ((RGB) × 600, SVGA 125PPI | Area attiva: | 162 (W)×121.5 (H) millimetro |
| Luminanza: | 250 cd/m2 (Typ.) | Angolo di visione: | 75/75/75/75 (tipo) |
| Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |

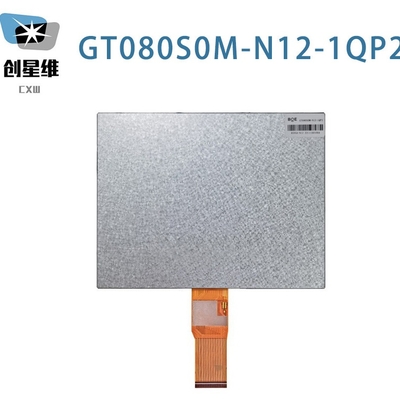

| Informazioni di base: | Marchio | Modello | GT080S0M-N12-1QP1 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per | ||
| Dimensione dello schermo | 8.0" | Alias | - | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 80 °C | Temperature operative. | -20 ~ 70 °C |
| Caratteristiche dei pixel: | Risoluzione | 800 ((RGB) × 600, SVGA | Punteggio (mm) | 0.0675×0.2025 (H×V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.2025×0.2025 (H×V) [125PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 162 ((H) × 121,5 ((V) | Superficie di Bezel ((mm) | 164.85 ((H) × 124.24 ((V) |
| Contorno Dim. ((mm) | 183 ((H) × 141 ((V) | Profondezza ((mm) | 3.4±0.25 | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 43 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Senza | |||
| Altre specifiche: | Peso | - | Trattamento | Antiglare |
| Informazioni di base: | Luminanza ((cd/m2) | 250 (Tipico) | Rapporto di contrasto | 5001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 75/75/75/75 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | - | Risposta (s) | 20 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.314; Y:0.333 | Colori di visualizzazione | 262K/16.2M (6-bit / 6-bit + Dithering) |
| Temperatura del colore | 6402K | Uniformità bianca | - |
| Segnale elettrico: | Fornitura di tensione | 3.3/10/21/-7.78V (Tipo) (VDD/AVDD/VGH/VGL) | Fornitura corrente | 120/30.5/0.5/4.21mA (tipo) ((IDD/AIDD/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| Tipo di segnale: | RGB parallelo (1 ch, 6/8-bit) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | FPC | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| 1 pezzo | 50 perni | 0.5 mm | DRGB-50P1C8B-115A | |||
| Caratteristiche della retroilluminazione: | Forma | Array | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | 3S6P | Tempo di vita | - | |
| Lampada elettrica: | Fornitura di tensione | 9.3/10.3V (tipo/massimo) | Fornitura corrente | 140 mA | ||
| Consumo | 1.3W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Incluso nell'interfaccia del segnale | ||
| Guidatore di retroilluminazione: | - No, no. | |||||
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 162 ((W) × 121.5 ((H) mm, dimensioni di contorno di 183 ((W) × 141 ((H) × 3.65 ((D) mm, dimensioni di area di visualizzazione di 164.85 ((W) × 124.Come prodotto LCM TN, normalmente bianco e trasmissivo, GT080S0M-N12-1QP1 può fornire una luminosità di 250 cd/m2 con un rapporto di contrasto trasmissivo di 500:1,75/75/75/75 (Tipo) ((CR≥10) (L/R/U/D) angolo di visione e tempo di risposta di 20 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Dithering per ogni punto, presentando così una tavolozza di 262K/16.2M colori, anche con prestazioni di gamma di colori del 50% (NTSC).È inoltre necessario un driver di retroilluminazione esterno. GT080S0M-N12-1QP1 utilizza Parallel RGB (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da 50 pin FPC con tensione di alimentazione di 3.3/10/21/-7.78V (Tipo.)
