Dettagli:
|
| Marchio: | Innolex | Dimensione diagonale: | 10,3» |
|---|---|---|---|
| Risoluzione: | 1920 (RGB) ×720 200PPI | Dimensione del profilo: | 259.84 ((W) × 109.3 ((H) × 16 ((D) mm |
| Brillantezza: | 800 cd/m2 (Typ. | Angolo di visione: | 85/85/85/85 (tipo) |
| Ambiente: | Temperatura di funzionamento: -30 ~ 85 °C; Temperatura di conservazione: -40 ~ 90 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| DJ103IA-03B | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| -30 ~ 85 °C | -40 ~ 90 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 800 (Typ.) | 85/85/85/85 (tipo) | 15/10 (Tipo) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | AAS, normalmente nero, trasmissibile | 1000: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6852K | 16.7M (8-bit) | X:0.310; Y:0.310 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 85% | 98% | 84% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 88% | 63% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.33 (Tipo/massimo) | ||
| Prestazioni: | Tecnologia 3D | Visibilità della luce solare | Riflessione |
| - | Leggibile alla luce solare | ||
| Dimensione del pannello: | 10.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1920 ((RGB) × 720 | Striscia verticale RGB | 0.1269×0.1269 [200PPI] | 0.0423 x 0.1269 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 243.648 ((H) × 91.368 ((V) | 246.05 ((H) × 93.77 ((V) | 259.84 ((H) × 109.3 ((V) | 8.5/16 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 83 (H:V) | ||
| Montaggio: | Pallone di montaggio posteriore (6-M3) | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 380 g (massimo) | - | Antiglare | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 20K ((Min.) | - | |
| WLED elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 27.9±2.2V | 240 mA (tipo) | 6.7W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | FPC | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 8 perni | 1 pezzo | |||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 400/450mA (tipo/massimo) | 1.4W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (2 ch, 8-bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| 12003S-50Y901 | 50 perni | 1 pezzo | ||||

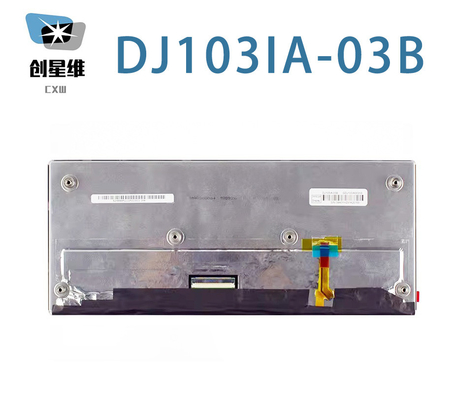

Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 243.648 ((W) × 91.368 ((H) mm, una dimensione di contorno di 259.84 ((W) × 109.3 ((H) × 16 ((D) mm, una dimensione di area di visualizzazione di 246.05 ((W) × 93.77(H) mm, con trattamento superficiale di Antiglare, peso netto di 380g (Max.). Come prodotto AAS, normalmente nero, LCM trasmissivo, DJ103IA-03B può fornire 800 cd/m2 luminosità di visualizzazione 1000:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 15/10 (Tipo) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio da 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori 85% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di 20K oreDJ103IA-03B utilizza LVDS (2 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 50 pin di connettore con tensione di alimentazione di 3.3V (tipo.).
