Dettagli:
|
| Marchio: | HannStar | Dimensione diagonale: | 10,1» |
|---|---|---|---|
| Risoluzione: | 1280 (RGB) ×800, WXGA 149PPI | Dimensione del profilo: | 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm |
| Luminanza: | 300 cd/m2 (Typ.) | Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) |
| Max. Valutazioni: | Temperatura di conservazione: -20 ~ 60 °C Temperatura di funzionamento: 0 ~ 50 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| HSD101PWW1-H00 | a-Si TFT-LCD, LCM | - | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 300 (Typ.) | 89/89/89/89 (tipo) | 25 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | IPS Pro, normalmente nero, trasmettitore | 800: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 45% | 63% | 47% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 46% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.50 (massimo) | ||
| Dimensione del pannello: | 10.1" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1280 ((RGB) × 800 [WXGA] | Striscia verticale RGB | 0.1695×0.1695 [149PPI] | 0.0565 x 0.1695 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 216.96 ((H) × 135.6 ((V) | - | 229.46 ((H) × 149.2 ((V) | 2.8/5.2 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 16:10 (H:V) | ||
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 198 g (massimo) | - | Rivestimento duro | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | - | - | 10K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 4.5/5.5V (Min./Max.) | - | 2.91W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 0.27A (Tipo) | 1.0W (massimo.) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6 bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 perni | 1 pezzo | ||

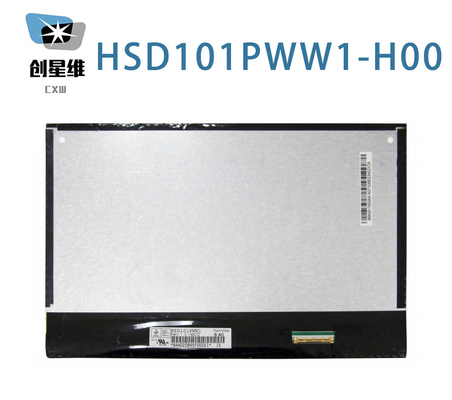

Per quanto riguarda i dettagli meccanici, ha un'area attiva di 216.96 ((W) × 135.6 ((H) mm, dimensioni di contorno di 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm,con trattamento superficiale di rivestimento duro, peso netto di 198 g (Max.). Come prodotto IPS Pro, Normalmente Nero, LCM trasmissivo, HSD101PWW1-H00 può fornire 300 cd/m2 di luminosità del display 800:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, la migliore direzione di visione sulla simmetria e il tempo di risposta di 25 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto,presentando così una tavolozza di 262K coloriQuesto prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 10K ore, con driver LED.HSD101PWW1-H00 utilizza LVDS (1 ch, 6-bit) in quanto si tratta di un sistema di input di segnale, che è collegato da 40 pin connettore con tensione di alimentazione di 3.3V (Tipo.)
