Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 10,1» |
|---|---|---|---|
| Risoluzione: | 1280 (RGB) ×800, WXGA 149PPI | Il contorno Dim.: | 233.2 ((H) × 152.9 ((V) × 10.4 ((D) mm |
| Luminanza: | 400 cd/m2 (Typ.) | Angolo di visione: | 85/85/85/85 (tipo) |
| Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |
| Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
|---|---|---|---|---|
| EV101WXM-N80 | a-Si TFT-LCD, LCM | - | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Dimensione dello schermo: | 10.1" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 1280 ((RGB) × 800, WXGA | Striscia verticale RGB | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 216.96×135,6 mm | 219.4×138,0 mm | 233.2×152,9 mm | 6.7/10.4 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 16:10 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 505 g (tipo) | - | - | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 9001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Simmetria | 85/85/85/85 (tipo) | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 6485K | 16.2M (6-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 48% | 68% | 51% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.54/1.67 (Tipo/massimo) | ||
| Trasmissività: | 50,4% (Typ.) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 30K ((Min.) | - | - | - | |
| WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 12 ± 0,5 V | 220/280mA (tipo/massimo) | 2.6W (tipo) | ||||
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | - | ||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| 1 pezzo | 6 perni | |||||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 250/330mA (tipo/massimo) | 0.8/1.1W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (1 ch, 8 bit) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| HRS | DF19G-20P-1H ((56) | 1 pezzo | 20 perni | 10,0 mm | ||

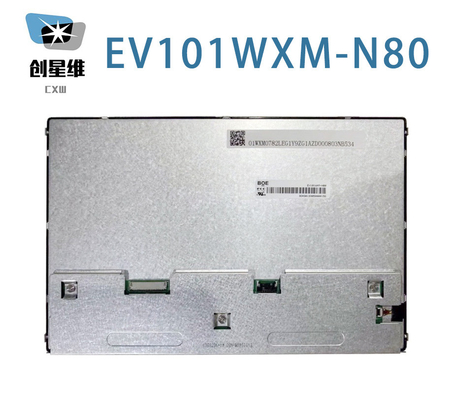

Per quanto riguarda i dettagli meccanici, ha un'area attiva di 216.96 ((W) × 135.6 ((H) mm, dimensioni di contorno di 233.2 ((W) × 152.9 ((H) × 10.4 ((D) mm, dimensioni di area di visualizzazione di 219.4 ((W) × 138.0(H) mm, peso netto di 505g (Tipo). Come prodotto LCM trasmissivo ADS, normalmente nero, EV101WXM-N80 può fornire 400 cd/m2 di luminosità del display 900:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria, e tempo di risposta di 30 (Typ.) ((Tr+Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit + FRC per ogni punto,presentando così una palette di 16.2M colori, anche con prestazioni di gamma di colori 48% (NTSC). Questo prodotto ha adottato WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e ha una durata di vita di 30K ore,È inoltre necessario un driver di retroilluminazione esterno. EV101WXM-N80 utilizza LVDS (1 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin di connettore con tensione di alimentazione di 3.3V (Tipo.).
