Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 10,4» |
|---|---|---|---|
| Risoluzione: | 800 (RGB) ×600, SVGA 96PPI | Il contorno Dim.: | 236 ((H) × 176,9 ((V) × 5,9 ((D) mm |
| Luminanza: | 300 cd/m2 (Typ.) | Angolo di visione: | 70/70/60/70 (tipo.) (CR≥10) |
| Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |
| Informazioni di base: | Marchio | Nome del modello 1 Compatibile | Tipo | Alias del modello |
|---|---|---|---|---|

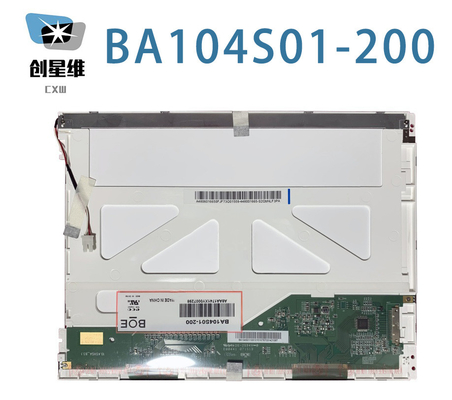

| BA104S01-200 | a-Si TFT-LCD, LCM | TT104S0M-NW0 | ||
| Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Dimensione dello schermo: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 800 ((RGB) × 600, SVGA | Striscia verticale RGB | 00,088 × 0,264 mm | 0.264×0.264 mm [96PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 211.2×158,4 mm | 215.0×162,0 mm | 236 × 176,9 mm | 50,6 ± 0,3 mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 290 g (tipo) | - | Chiuso. | ||
| Fori e parentesi: | Fori per il montaggio della faccia (4-Φ2.5, 2-R1.25) sulla lunetta sinistra, destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 300 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 8001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle 12 | 70/70/60/70 (tipo) | 30 (Tipo) (Tr+Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 9201K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.288; Y:0.288 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 52% | 73% | 55% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.43 (Tipo/massimo.) | ||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 320/480mA (tipo/massimo) | 1.056/1.6W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (1 ch, 6/8-bit) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| STM | MSB24013P20 | 1 pezzo | 20 perni | 10,0 mm | LVDS-20P1C8B-020D | |
I pixel del tubo sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, una dimensione di contorno di 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, una dimensione di area di visualizzazione di 215.0 ((W) × 162.0(H) mm, con trattamento superficiale di Clear, peso netto di 290 g (tipo). Come prodotto TN, Normalmente Bianco, LCM trasmissivo, BA104S01-200 può fornire 300 cd/m2 di luminosità di visualizzazione 800:1 rapporto di contrasto trasmissivo, 70/70/60/70 (tipo) (CR≥10) (L/R/U/D), migliore direzione di visione alle ore 12, e tempo di risposta di 30 (tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.2M, anche con prestazioni di gamma di colori del 50% (NTSC).Questo prodotto ha adottato 6S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato superiore) e ha una durata di vita di 30K oreBA104S01-200 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (tipo- Sì.
