Dettagli:
|
| Marchio: | BOE | Dimensione diagonale: | 12,1» |
|---|---|---|---|
| Risoluzione: | 800 (RGB) ×600, SVGA 82PPI | Il contorno Dim.: | 279 ((W) × 209 ((H) × 9,6 ((D) mm |
| Luminanza: | 400 cd/m2 (Typ.) | Angolo di visione: | 80/80/65/75 (tipo) |
| Ambiente: | Temperatura di funzionamento: -20 ~ 70 °C; Temperatura di stoccaggio: -30 ~ 80 °C |

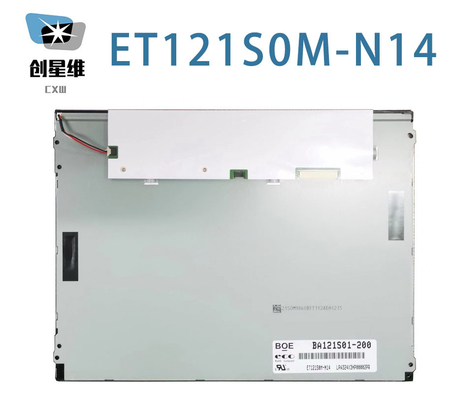

| Informazioni di base: | Marchio | Modello | ET121S0M-N14 | |
|---|---|---|---|---|
| Tipo | LCM a-Si TFT-LCD | Utilizzato per |
|
|
| Dimensione dello schermo | 12.1" | Alias | BA121S01-200 | |
| Ambiente: | Temperatura di stoccaggio. | -30 ~ 80 °C | Temperature operative. | -20 ~ 70 °C |
| RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Risoluzione | 800 ((RGB) × 600, SVGA | Punteggio (mm) | 0.1025 × 0,3075 (H × V) |
|---|---|---|---|---|
| Format pixel | Striscia verticale RGB | Pixel Pitch ((mm) | 0.3075×0.3075 (H×V) [82PPI] | |
| Dimensioni meccaniche: | Area attiva ((mm) | 246 ((H) × 184,5 ((V) | Superficie di Bezel ((mm) | 249.05 ((H) × 188.30 ((V) |
| Contorno Dim. ((mm) | 279 ((H) × 209 ((V) | Profondezza ((mm) | 5.73/9.6 (tipo/massimo) | |
| Caratteristiche del progetto: | Stile del modulo | Rettangolo piatto | Forma del contorno | |
| Rapporto di aspetto | 43 (H:V) | Orientazione | Tipo di paesaggio | |
| Montaggio: | Fori per il montaggio della faccia (6-Φ3.4) sulla lunetta sinistra e destra | |||
| Altre specifiche: | Peso | 630 g (massimo) | Trattamento | Antiglare (Nebbia 25%) |
| Informazioni di base: | Luminanza ((cd/m2) | 400 (Tipico) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 80/80/65/75 (tipo) | Modalità di visualizzazione | TN, normalmente bianco, trasmissibile | |
| Migliore vista su | Alle 12 | Risposta (s) | 30 (Tipo) (Tr+Td) | |
| Performance dei colori: | Coordinata bianca | X:0.313; Y:0.329 | Colori di visualizzazione | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.33 (Tipo/massimo) | |
| 1931 Color Gamut: | Rapporto NTSC | 57% | sRGB | Copertura dell'80% |
| Adobe RGB | Copertura del 59% | DCI-P3 | Copertura del 59% | |
| Rec.2020 | Copertura del 42% | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Segnale elettrico: | Fornitura di tensione | 3.3V (tipo) | Fornitura corrente | 90.6/122.4/153.4mA (tipo/massimo) | ||
|---|---|---|---|---|---|---|
| Consumo | 0.299/0.403/0.506W (min./tipo/massimo) | |||||
| Tipo di segnale: | LVDS (1 ch, 6/8-bit) | Tensione del segnale | - | |||
| Caratteristiche dell' interfaccia: | Posizione | Tipo | Collegamento | |||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| STM | MSB24013P20HA | 1 pezzo | 20 perni | 10,0 mm | ||
| Caratteristiche della retroilluminazione: | Forma | - | Tipo | WLED | Posizione | Tipo di luce di bordo |
|---|---|---|---|---|---|---|
| Sostituzione | - | Quantità | - | Tempo di vita | 30K (min.) (ore) | |
| Caratteristiche dell' interfaccia: | Posizione | - | Tipo | Collegamento | ||
| Interfaccia dettagliata: | Marchio | Modello | Quantità | Pini | Pistola | Configurazione del pin |
| STM | MSB24038P5 | 1 pezzo | 5 perni | 1.25 mm | ||
| Guidatore di retroilluminazione: | Con driver a LED | |||||
| Guida elettrica: | Fornitura di tensione | 12.0±0,5V | Fornitura corrente | 352.4/367/383mA (min./tipo/massimo) | ||
| Consumo | 4.4/4.8W (tipo/massimo) | |||||
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 246 ((W) × 184.5 ((H) mm, una dimensione di contorno di 279 ((W) × 209 ((H) × 9.6 ((D) mm, una dimensione di area di visualizzazione di 249.05 ((W) × 188.30 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), peso netto di 630g (Max.). Come prodotto TN, normalmente bianco, trasmissivo LCM, ET121S0M-N14 può fornire 400 cd/m2 luminosità 800:1 rapporto di contrasto trasmissivo, 80/80/65/75 (Tipo) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle ore 12, e tempo di risposta di 30 (Tipo) (Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori del 55% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 30K oreET121S0M-N14 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
